Error: Can't place multiple pins assigned to pin location……解決辦法

ID:77367 · 發表于 2015-4-19 01:21

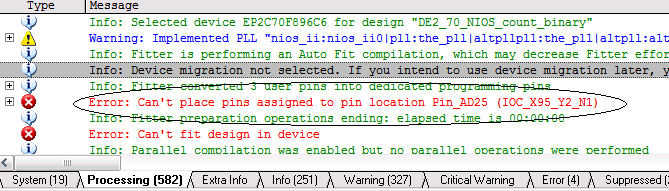

Error: Can't place multiple pins assigned to pin location Pin_K22 (IOPAD_X41_Y19_N14)
Info: Pin B[0] is assigned to pin location Pin_K22 (IOPAD_X41_Y19_N14)
Info: Pin ~ALTERA_nCEO~ is assigned to pin location Pin_K22 (IOPAD_X41_Y19_N14)

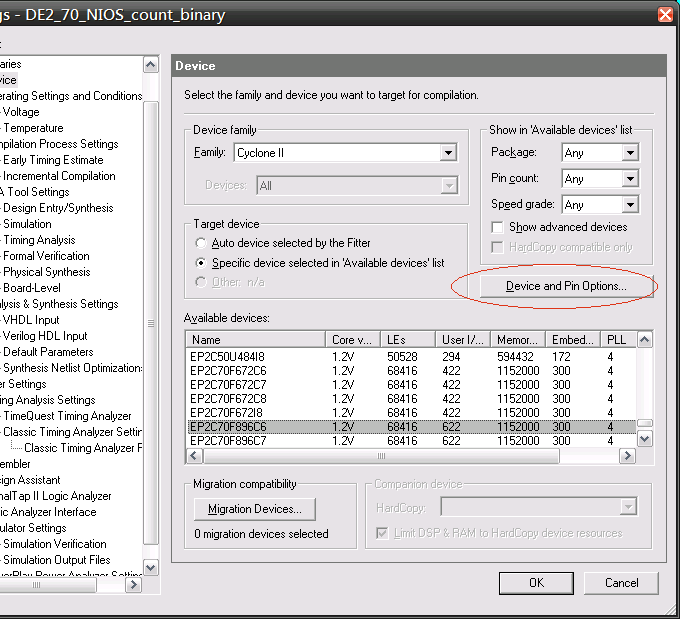

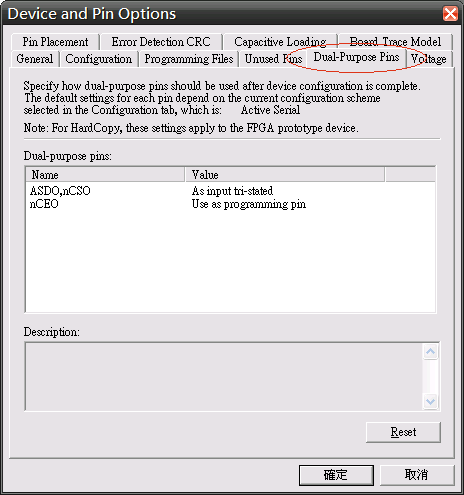

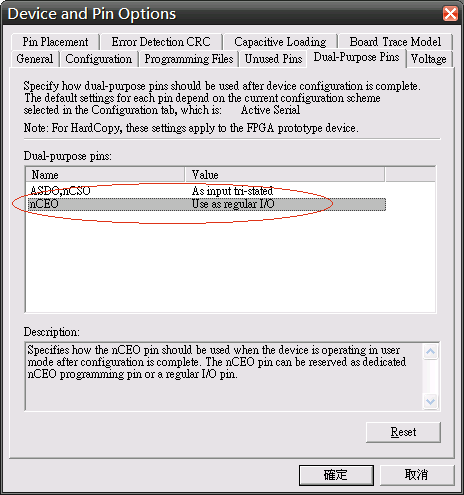

原因是不能分配給多功能管腳Pin_K22 。這是由于Pin_K22 是一個多功能管腳，還有一個功能是nCEO，也是默認的功能。如果要用它當普通IO，需要提前設置一下：assignments>device>device and pin options>dual-purpose pins里面把nCEO設置成use as regular i/o就可以了。

注：這里有一篇BLOG說的很詳細：

Abstract

若在DE2-70自己建立一個新的project，而不是使用DE2-70 CD的範例去改，就會遇到這個錯誤訊息。

Introduction
使用環境：Quartus II 8.0 + DE2-70 (Cyclone II EP2C70F896C6N)

若你都是用DE2-70 CD的範例加以修改，就不會遇到這個錯誤訊息，因為它已經做了設定，但若你是自己建立的新project，也包含DE2-70所有的port，然後import DE2_70_pin_assignments.csv，就會遇到這個錯誤訊息。
