51單片機 像這種圖實物該怎么連接?

ID:1088116 · 發表于 2023-7-12 16:45

ID:692132 · 發表于 2023-7-12 16:57

雙面板，元件分兩面安裝的。

ID:94031 · 發表于 2023-7-12 16:57

cpu在正面，C1，R1焊背面。

ID:227818 · 發表于 2023-7-12 17:01

把電容跟電阻先在電路板的背面焊好，正面的腿剪短，再插CPU，只好這樣了。

ID:326261 · 發表于 2023-7-12 17:02

如果PCB硬要這么畫圖，分兩種情況吧
1、這個芯片有個底座抬高，上面插芯片，下面阻容焊接。
2、如果是面包板或者跳線連接，那你單獨把RC拿出來，然后跳三根線到相應的地方就可以了。
這個板子畫的確實不規范吧，元器件重疊。（我不是專門硬件的

ID:1085441 · 發表于 2023-7-12 17:55

PCB不應該這么做啊，臨時搭實驗可以，做產品不能這樣

ID:1001745 · 發表于 2023-7-12 18:18

樓主這樣布局。不從其它因數考量是可以的。但是得用DIP-40的IC插座才行。電解電容采用臥式焊接。（選型很重要，電容臥倒的高度不能高出IC插座的高度）

ID:213173 · 發表于 2023-7-12 19:16

這是不成熟的元件布局，通常是新手所為。哪怕用雙面板，直插件也不宜兩面安裝。此圖沒有什么參考價值。

ID:56665 · 發表于 2023-7-13 08:04

應該有IC插座，C1倒下安裝焊接，空間剛剛好。

ID:752974 · 發表于 2023-7-13 09:55

這種布局，IC是直插的，R，C也是直插的，IC必須有座，而且應該是放在兩個面上的。如果都放在一個面上，IC必須有座，R,C必須用貼片件。

ID:1057925 · 發表于 2023-7-13 13:36

這種情況芯片是要一個座子的,電容選直徑小于座子高度的躺平安裝

ID:189206 · 發表于 2023-7-13 16:49

在另一面焊上去呀，然后把超出板面的部分剪掉

ID:155507 · 發表于 2023-7-13 18:03

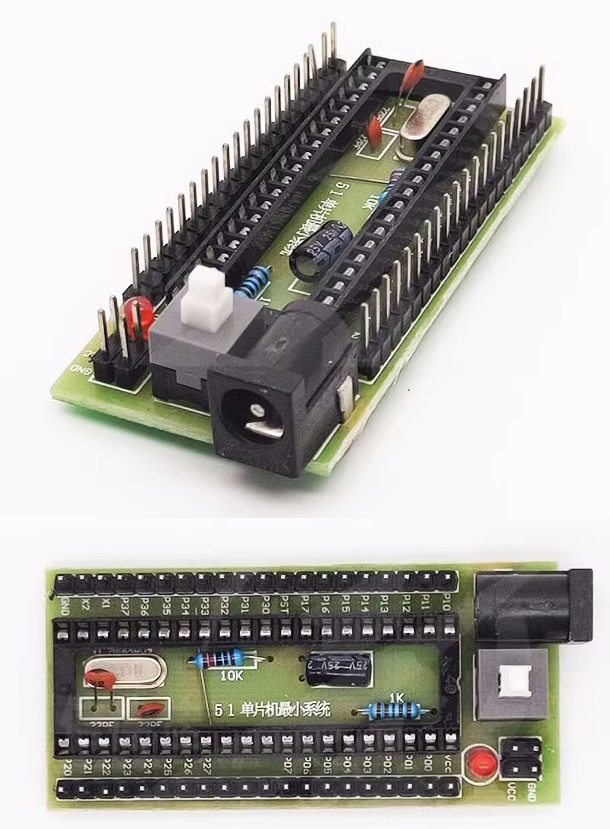

給你來個參考。
