風扇驅動電路分析

ID:668004 · 發表于 2023-3-2 14:43

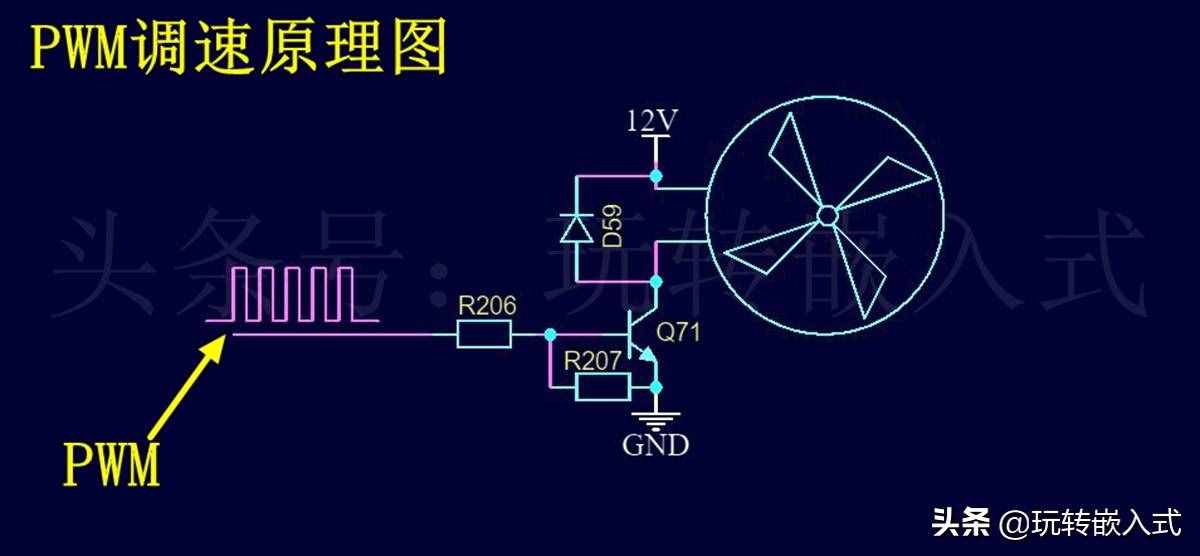

1.為什么這個兄弟不能使用“驅動電路6”?這是最簡單的PWM調速電路。來解答一下

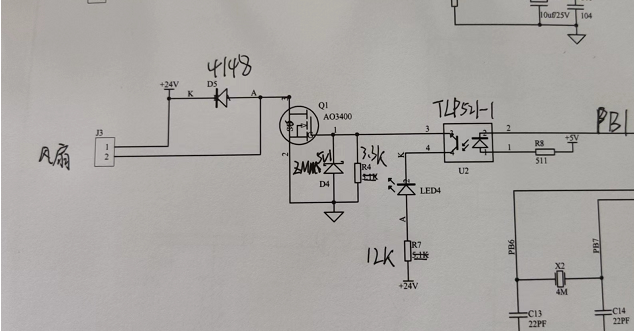

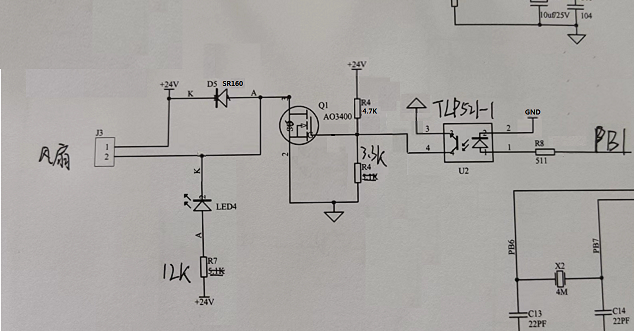

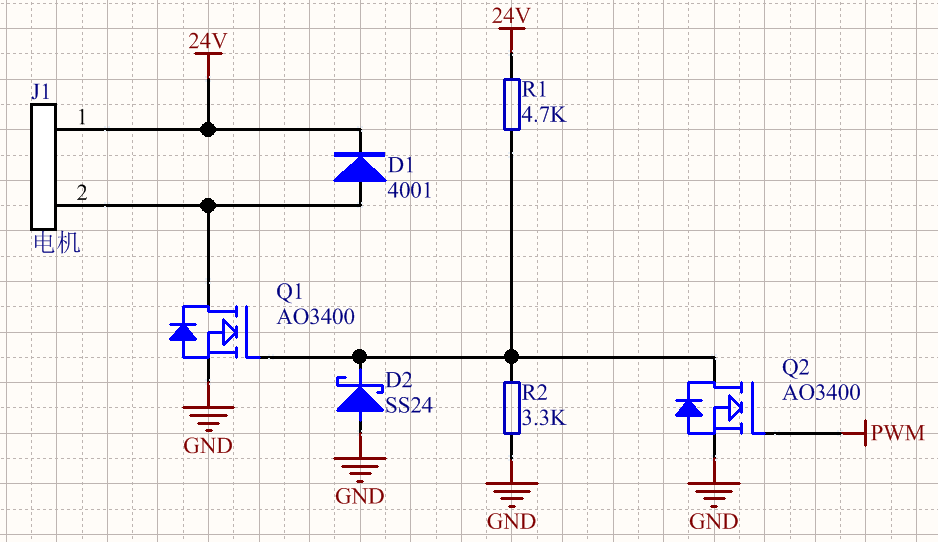

2.這五個驅動電路，哪種能解決樓主的問題？為什么第一種會使首選？電路6是很常見的
風扇驅動電路http://m.raoushi.com/bbs/dpj-222741-1.html

ID:883242 · 發表于 2023-3-3 09:32

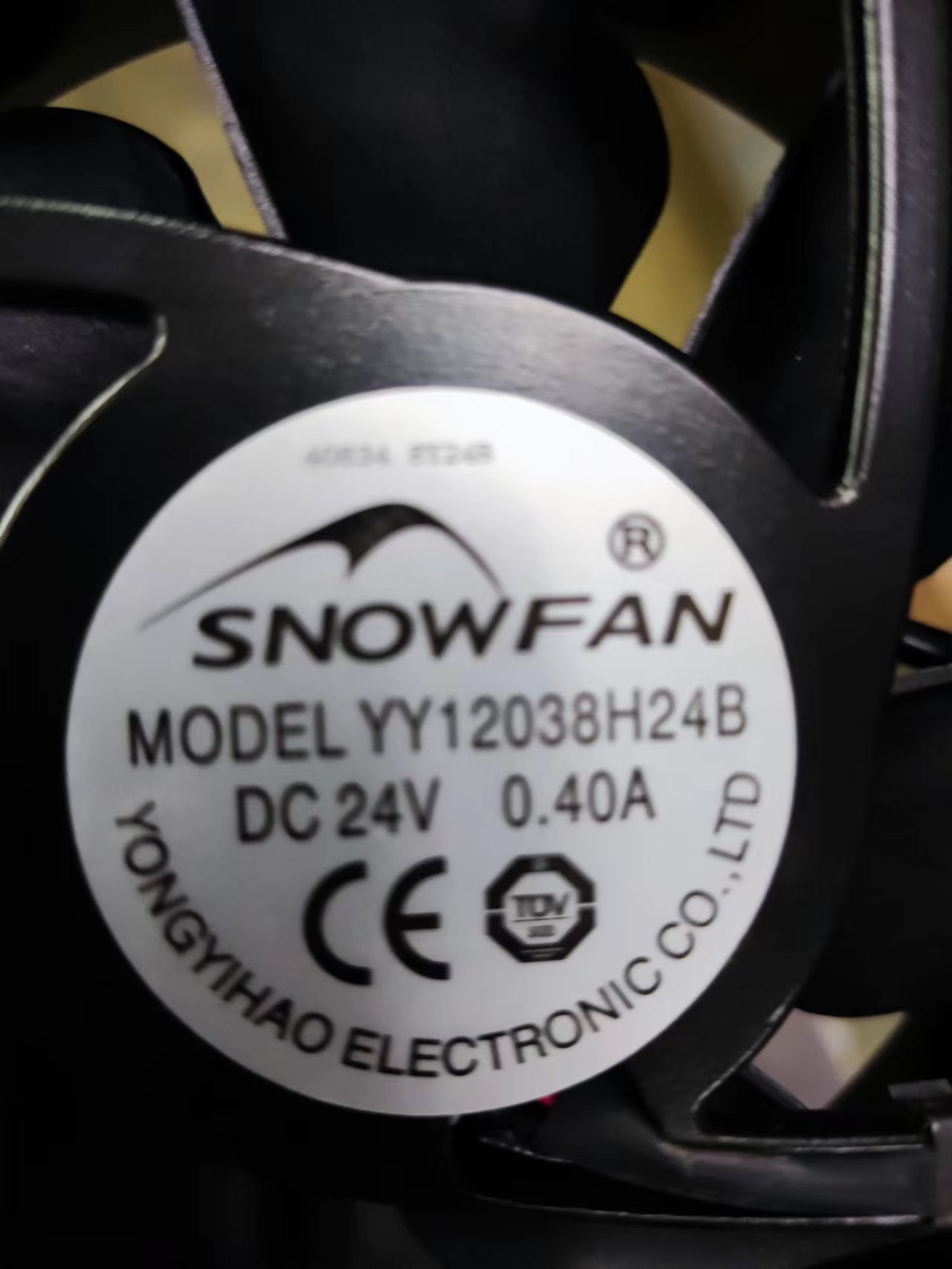

你的電機不是教科書里面的那種直流電機，不能用PWM調速。

這是直流無刷電機，轉速由電機內部的振蕩器頻率確定的，用PWM調速是非常魚唇的。

只有帶調速線的直流無刷電機，轉速由調速器提供的方波頻率確定，才可以調速，但也是不是你的電路圖中任何一種電路可以調速的。

ID:668004 · 發表于 2023-3-3 11:06

Hephaestus 發表于 2023-3-3 09:32
你的電機不是教科書里面的那種直流電機，不能用PWM調速。

這是直流無刷電機，轉速由電機內部的振蕩器頻 ...

那是怎樣的電路才能驅動啊

ID:668004 · 發表于 2023-3-3 11:35

Hephaestus 發表于 2023-3-3 09:32
你的電機不是教科書里面的那種直流電機，不能用PWM調速。

這是直流無刷電機，轉速由電機內部的振蕩器頻 ...

那兩線的風扇要調速怎么做啊？沒有PWM調速線的話

ID:1034262 · 發表于 2023-3-3 11:59

QWE4562012 發表于 2023-3-3 11:35
那兩線的風扇要調速怎么做啊？沒有PWM調速線的話

2個方案：
1、用PWM驅動MOSFET，用電感+電容+二極管，輸出不同的電壓來調速。
2、用一個簡單便宜的BUCK DC-DC IC來實現，PWM調整輸出電壓。
這兩種方法我都用過很多。

ID:668004 · 發表于 2023-3-6 16:46

coody_sz 發表于 2023-3-3 11:59
2個方案：
1、用PWM驅動MOSFET，用電感+電容+二極管，輸出不同的電壓來調速。
2、用一個簡單便宜的BUCK ...

還要電感？第一個電路不行嗎
