各位大佬,可以幫我看看電路問題出在哪嗎?示波器和顯示器應該接在哪

ID:1058615 · 發表于 2022-12-21 18:59

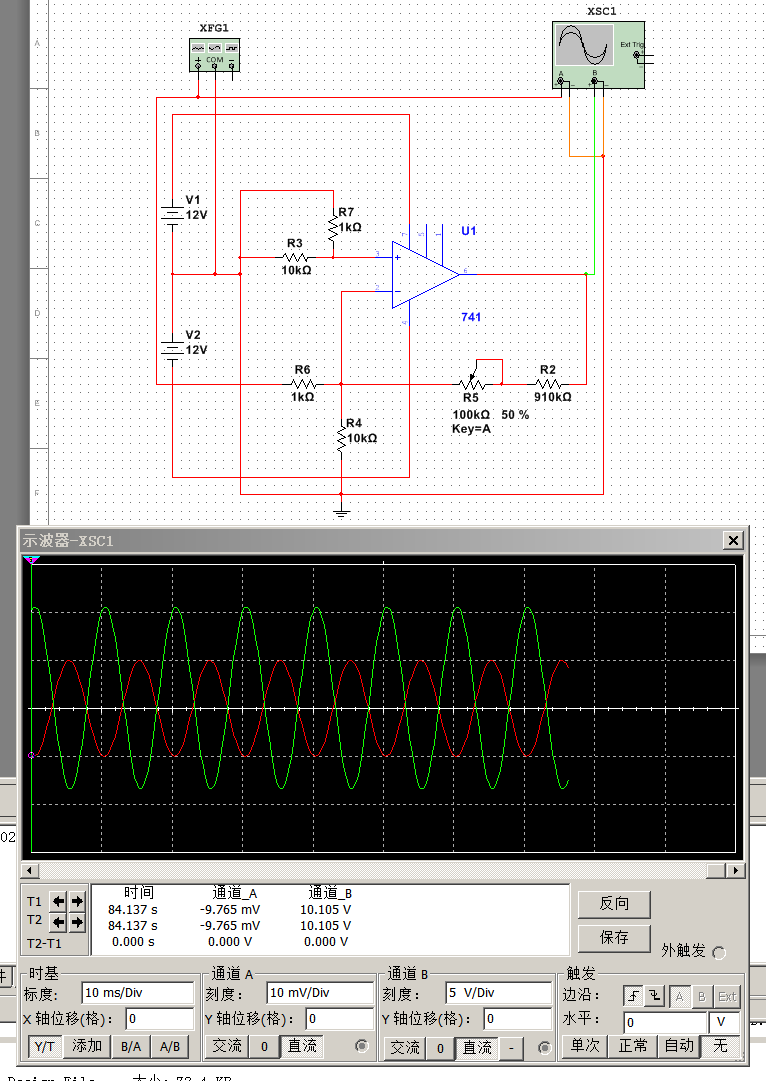

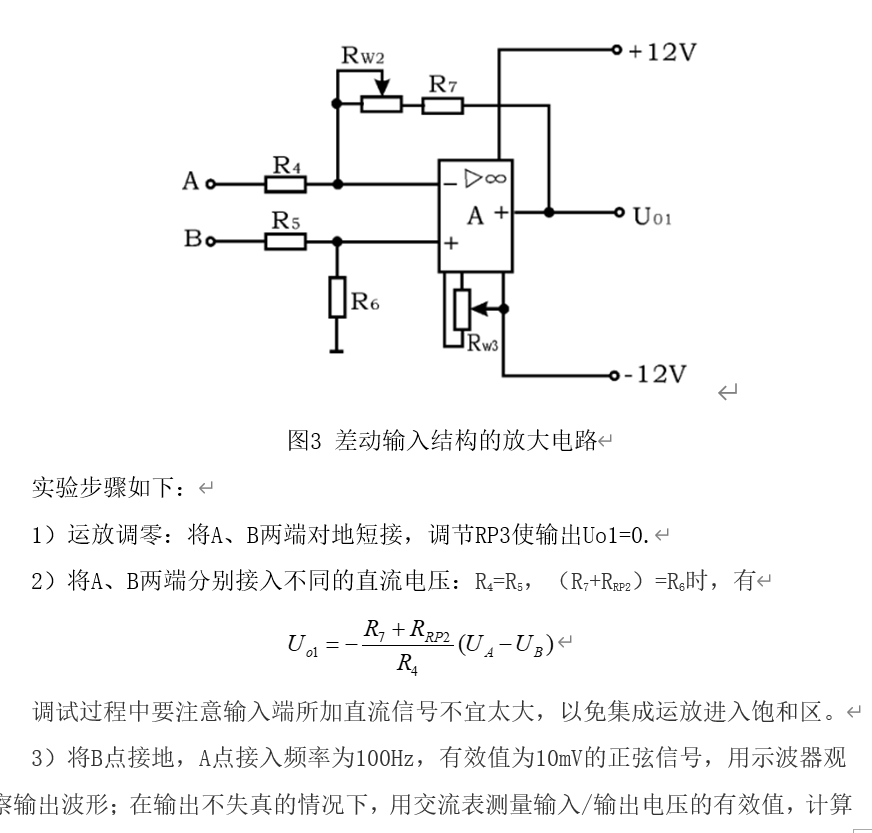

圖一是我自己連的，圖二是我想實現的操作，請問一下圖一有什么問題，以及我接下來的示波器和顯示器應該接在哪。謝謝各位指導！

ID:883242 · 發表于 2022-12-21 19:32

R1、R2的左邊接信號源，你給接地了是什么意思？就是逗大家玩兒？

ID:94031 · 發表于 2022-12-21 19:49

ID:420836 · 發表于 2022-12-22 09:10

XFG是產生信號的函數發生器，所以XFG要接在電路的輸入端。 oscciloscpe XSC 通常用于顯示電路的輸出波形，因此，XSC 可以連接到輸出端。

ID:1058615 · 發表于 2022-12-23 12:42

Hephaestus 發表于 2022-12-21 19:32
R1、R2的左邊接信號源，你給接地了是什么意思？就是逗大家玩兒？

不是，這是靜態調零

ID:883242 · 發表于 2022-12-23 16:34

W愛電子發表于 2022-12-23 12:42
不是，這是靜態調零

你自己查查調零電位器到底有多大，你不能瞎搞一個自欺欺人。

ID:883242 · 發表于 2022-12-24 01:23

xuyaqi 發表于 2022-12-21 19:49

你的圖沒有實現樓主想要的差分輸入功能。
