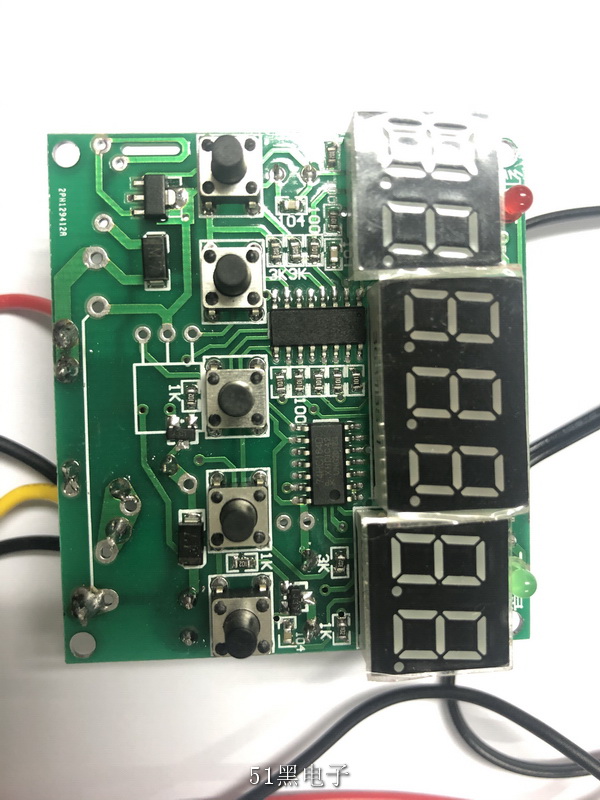

此款溫度控制，2片IC，一片為74HC164D，另外一片的絲印被打磨，能否分析是什么IC?

ID:94955 · 發表于 2021-11-20 11:24

界面

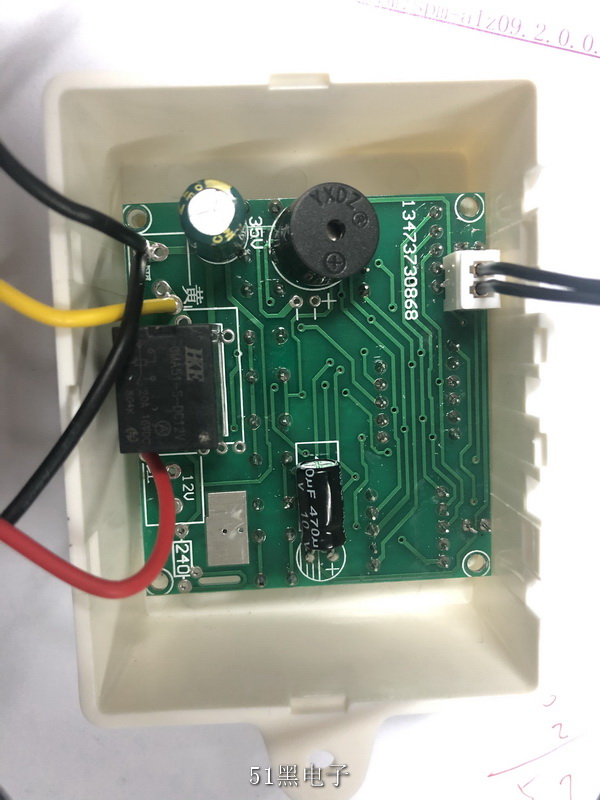

  在某一個寶網上買的一款溫度控制，電路結構簡單。此款溫度控制，2片IC，一片為74HC164D，另外一片的絲印被打磨，5個按鍵分別是設置溫度上限（停機）加和減、功能鍵、設置溫度上限（啟動）加和減，7805供電，繼電器控制器輸出。溫度傳感器是一個NTC，型號不曉得，環境溫度在25℃，測得電阻值是10.98kΩ。
   此產品有僅恒溫控制、間歇式恒溫、預約開機、定時關機模式，僅恒溫控制通過設置上限和下限溫度參數即可；間歇式、預約開機、定時模式通過功能鍵來進行選擇，再利用上限和下限的加減鍵進行調節參數。
   在網上查找了那個被打磨的IC無果，在此希望有朋友是一起探討這個簡單的溫度控制怎么實現？

ID:624769 · 發表于 2021-11-20 12:48

猜也不是瞎猜得, 你至少 VCC是哪個腳，GND是哪個腳，哪幾個腳溫控，哪幾個腳LED, 有沒有電阻，三級管，有沒有上拉下拉，才能去綜合估計吧？甚至和 74HC164的控制腳的連接，這些都是猜測的依據。

ID:72649 · 發表于 2021-11-20 13:30

應該是stm8

ID:94955 · 發表于 2021-11-20 13:39

188610329 發表于 2021-11-20 12:48
猜也不是瞎猜得, 你至少 VCC是哪個腳，GND是哪個腳，哪幾個腳溫控，哪幾個腳LED, 有沒有電阻，三級管，有 ...

被打磨IC，測試了，共16引腳，1腳是接+5V，2腳GND，12腳是溫度傳感器輸入。

ID:977059 · 發表于 2021-11-20 14:06

單片機吧，很多根本封裝后沒絲印。看引腳接的分析一下

ID:160500 · 發表于 2021-11-20 14:24

如果是單片機的話，知道型號也不能用，沒有程序也不行

ID:401564 · 發表于 2021-11-20 14:30

164是用于顯示
打磨的99.9999%是單片機
既然是單片機,有沒有型號就不重要了
你說的功能也就單片機的一般功能,溫度控制估計可能有PID,但也不一定
別折騰了,有型號也沒用

ID:491875 · 發表于 2021-11-20 14:43

肯定是單片機！查一下相關引腳數單片機就基本可以猜測出型號，不過，5樓說的不錯，知道型號又能怎么樣？你得知道他的程序！

ID:94955 · 發表于 2021-11-20 16:38

怎么上傳不了圖。被打磨的IC，不一定是單片機，我看了一下板子走線，有點復雜。是單片機，調整I/O可以優化很多走線，然而這個走線有些很繞，走路不少過孔。

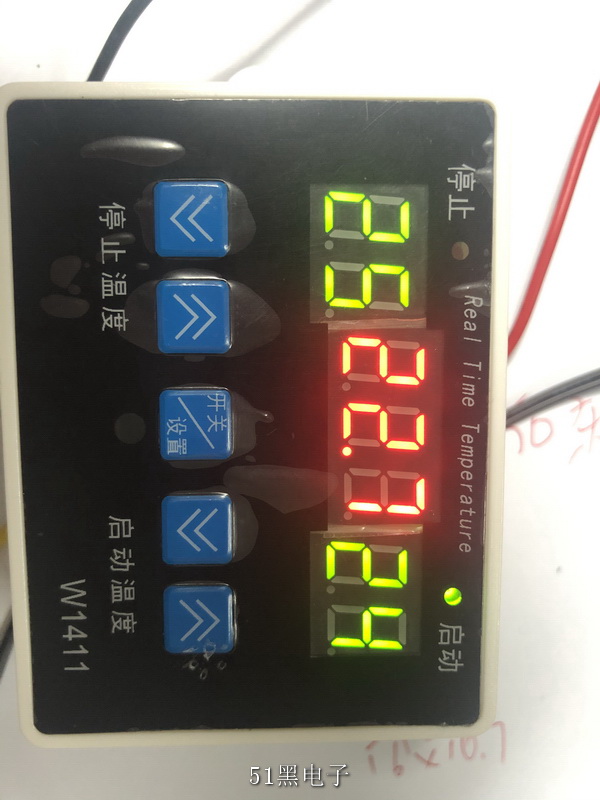

大致描述一下，一共7位數碼管顯示，從左往右，左邊2位顯示上限溫度，中間3位顯示當前溫度，右邊2位顯示下限溫度。
1、芯片3腳經100Ω的電阻接上限數碼管的COM1、16腳經100Ω的電阻COM2；
2、芯片11腳經100Ω的電阻接3位數碼管12（com1）腳，芯片13腳經100Ω的電阻接com2，芯片14腳經100Ω的電阻接com3；
3、芯片15腳經100Ω的電阻接下限溫度顯示的數碼管com1，芯片10腳經100Ω的電阻接com2。
4、芯片3腳通過3kΩ的電阻接到5個按鍵的公共端上，五個按鍵的另一端分別接到數碼管的公共端

ID:213173 · 發表于 2021-11-20 16:38

打磨的芯片肯定是單片機，樓主糾結芯片型號沒有意義。有開發能力的人隨便選個合適芯片輕松搞定，否則告訴你芯片型號也沒有用，里面的程序不是低成本就能復制出來。

ID:94955 · 發表于 2021-11-20 16:41

Y_G_G 發表于 2021-11-20 14:30
164是用于顯示
打磨的99.9999%是單片機
既然是單片機,有沒有型號就不重要了

不怎么像單片機，我上傳不了原理圖

ID:94955 · 發表于 2021-11-20 16:42

老愚童63 發表于 2021-11-20 14:43
肯定是單片機！查一下相關引腳數單片機就基本可以猜測出型號，不過，5樓說的不錯，知道型號又能怎么樣？你 ...

不怎么像單片機

ID:94955 · 發表于 2021-11-20 16:46

wulin 發表于 2021-11-20 16:38
打磨的芯片肯定是單片機，樓主糾結芯片型號沒有意義。有開發能力的人隨便選個合適芯片輕松搞定，否則告訴你 ...

自己用單片機做一個，是簡單，這個電路結構還是比較簡潔。就是想搞清楚它是不是單片機，目前來看不像單片機，更像一款專用于簡易的溫度控制。這個具有設置記憶功能

ID:57657 · 發表于 2021-11-20 16:48

板子上只有兩顆芯片，哪不是單片機是什么 ?
具體可以用示波器量一下。

ID:624769 · 發表于 2021-11-20 16:49

ZPK 發表于 2021-11-20 16:38
怎么上傳不了圖。被打磨的IC，不一定是單片機，我看了一下板子走線，有點復雜。是單片機，調整I/O可以優化 ...

按你這個描述，是單片機的概率是很高的。這個連接方式，以及限流電阻阻值，按鍵的復用方式，都是符合單片機特征的。

ID:955673 · 發表于 2021-11-20 16:51

單片機驅動位碼，164驅動段碼，這結構就別想心思了

ID:94955 · 發表于 2021-11-20 16:57

188610329 發表于 2021-11-20 16:49
按你這個描述，是單片機的概率是很高的。這個連接方式，以及限流電阻阻值，按鍵的復用方式，都是符合單片 ...

最開始是懷疑是單片機，后來查了一下，發現還有專用溫度控制芯片。如普晶微電子就有一款類似的芯片，WK36D溫度控制芯片。但不是這個溫度控制芯片

ID:94955 · 發表于 2021-11-20 17:04

冰火風輪發表于 2021-11-20 16:51
單片機驅動位碼，164驅動段碼，這結構就別想心思了

我以為是單片機，查了一些資料后發現，不一定是單片機。有類似的控制芯片，我在想應該已有這類的芯片，直接用于溫度、定時等多種模式的專用芯片。搭建幾個外圍器件就可以實現功能，節省了好多開發周期。要是單片機，干嘛花時間去打磨型號。就像樓上說的，是單片機，知道型號，沒有程序還不是沒用，還不如自己編寫程序。

ID:94955 · 發表于 2021-11-20 17:08

npn 發表于 2021-11-20 16:48
板子上只有兩顆芯片，哪不是單片機是什么 ?
具體可以用示波器量一下。

我懷疑是一款專用的溫度控制芯片。這種在大棚種植、室內控溫、加熱箱等應用的比較多，要是專用芯片，至少省去了編寫程序，應該比單片機控制的成本低

ID:94955 · 發表于 2021-11-20 17:11

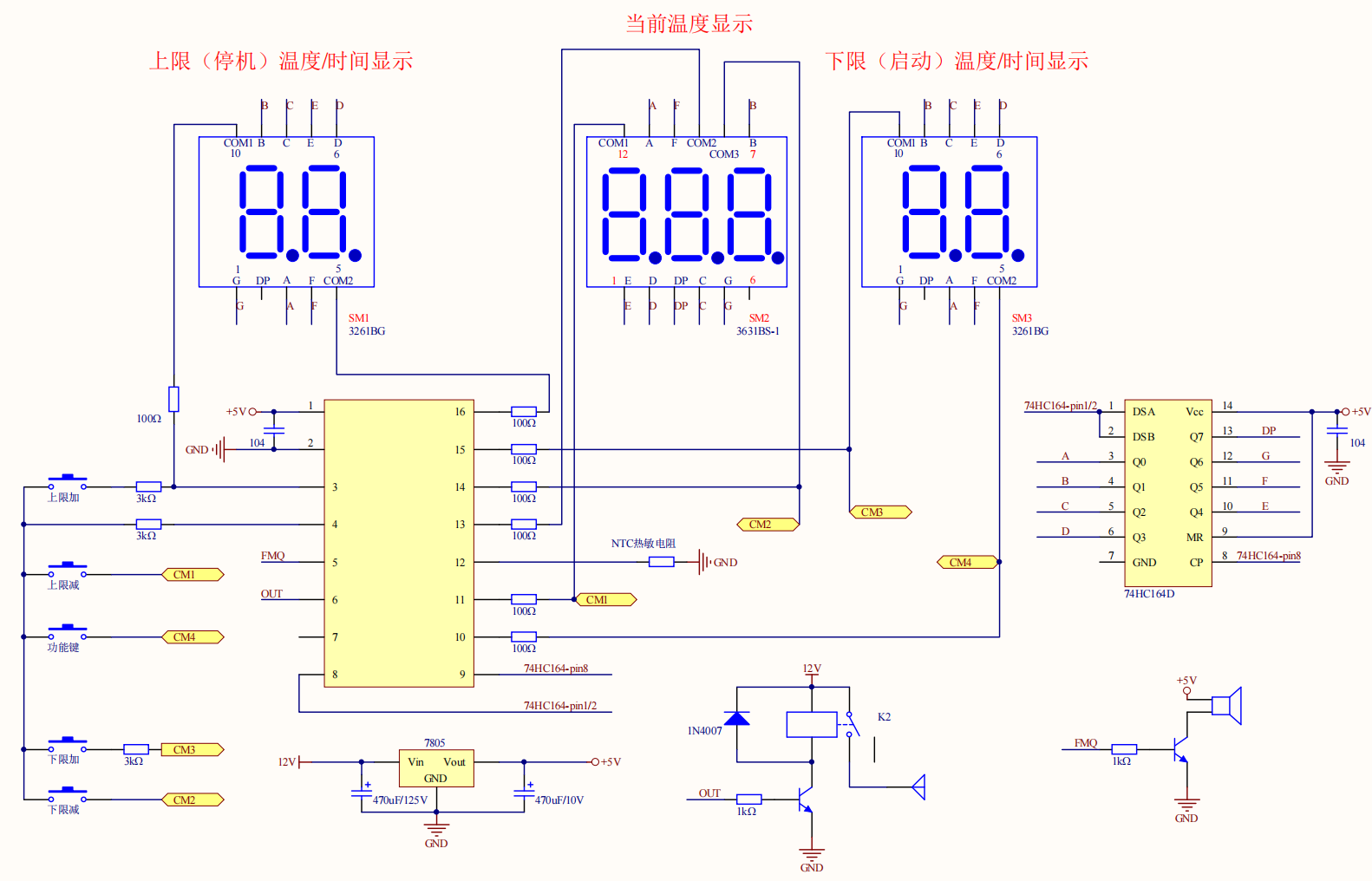

原理圖

ID:213173 · 發表于 2021-11-20 17:12

ZPK 發表于 2021-11-20 16:46
自己用單片機做一個，是簡單，這個電路結構還是比較簡潔。就是想搞清楚它是不是單片機，目前來看不像單片 ...

有記憶功能的單片機多得是，不可以此做判斷依據。如果是專用芯片，那電路結構還要比這更簡潔。

ID:213173 · 發表于 2021-11-20 17:21

ZPK 發表于 2021-11-20 17:11
原理圖

從原理圖看，所有應用特征都指向是單片機。

ID:624769 · 發表于 2021-11-20 17:23

ZPK 發表于 2021-11-20 17:08
我懷疑是一款專用的溫度控制芯片。這種在大棚種植、室內控溫、加熱箱等應用的比較多，要是專用芯片，至少 ...

你想多了，一次性燒錄的單片機，價格比很多專用芯片要低，而且更適合個性化定制。

而最主要的是，之所以說你這個片子基本確定為單片機，主要是基于兩個原因，
1）我所接觸過的所有專用芯片，如果有顯示和按鍵復用，都是共用的LED的段，只有單片機編程才會共用COM,因?yàn)槎〞r(shí)器的關系。
2）我所接觸過的所有專用芯片，不會外接HC系列芯片，一樣做了就會把整個數碼管的控制全部做進去，這樣才更有價格競爭優勢。

這么跟你說，你能理解了么？

ID:955673 · 發表于 2021-11-20 17:23

ZPK 發表于 2021-11-20 17:04
我以為是單片機，查了一些資料后發現，不一定是單片機。有類似的控制芯片，我在想應該已有這類的芯片，直 ...

寶上有直接沒字的芯片，不用打磨，好像變引腳的都能定

ID:57657 · 發表于 2021-11-20 17:25

ZPK 發表于 2021-11-20 17:08
我懷疑是一款專用的溫度控制芯片。這種在大棚種植、室內控溫、加熱箱等應用的比較多，要是專用芯片，至少 ...

設計芯片需熟練什么FPGA，出現bug都找不到北，用單片機可以隨時升級程序增加新功能。

ID:94955 · 發表于 2021-11-20 17:28

wulin 發表于 2021-11-20 17:21
從原理圖看，所有應用特征都指向是單片機。

好的，我還以為是專用芯片

ID:401564 · 發表于 2021-11-20 17:33

ZPK 發表于 2021-11-20 17:08
我懷疑是一款專用的溫度控制芯片。這種在大棚種植、室內控溫、加熱箱等應用的比較多，要是專用芯片，至少 ...

你就慢慢的折騰吧,也許真的的能找那0.00001%的可能
幾乎所有人都認為這是單片機,不知道你出于什么理念,非得執著認為這不是單片機?
一片OTP單片機可以3毛錢一片的,如果量大的話,價錢還有的談......程序5000塊,平攤下來都不到4毛一片
成本接近74HC164D了,這個板子最高成本其實是數碼管

ID:884147 · 發表于 2021-11-20 21:31

ZPK 發表于 2021-11-20 16:38
怎么上傳不了圖。被打磨的IC，不一定是單片機，我看了一下板子走線，有點復雜。是單片機，調整I/O可以優化 ...

之所以走線復雜是因?yàn)橐?組數碼管的段碼必須對應相連，無法通過調整I/O改變。按鍵是通過位碼掃描判斷。限流電阻在公共端會造成1最亮8最暗。應該沒有專用芯片。

ID:847579 · 發表于 2021-11-21 01:52

別想了就是單片機，STC15W404AS🌝

ID:491875 · 發表于 2021-11-21 08:01

ZPK 發表于 2021-11-20 17:08
我懷疑是一款專用的溫度控制芯片。這種在大棚種植、室內控溫、加熱箱等應用的比較多，要是專用芯片，至少 ...

專用溫度控制芯片也是單片機吧！只不過是程序固化了的單片機而已。

ID:491577 · 發表于 2021-11-23 23:08

這個不用猜，肯定是單片機，就是專用的也是單片機，有按鍵，數碼管的必須用單片機控制。這個溫控太簡單了，沒有必要破解，自己做一個更快。可以做更多當功能。你這個電路用單片機直接控制數碼管當端電流，電流最大達到100mA,對單片機的影響很大，很容易燒毀。

ID:94955 · 發表于 2021-11-24 17:38

hhh402 發表于 2021-11-23 23:08
這個不用猜，肯定是單片機，就是專用的也是單片機，有按鍵，數碼管的必須用單片機控制。這個溫控太簡單了， ...

我只是好奇
