求指導如何畫出焊接電路原理圖?

ID:969622 · 發表于 2021-10-25 00:11

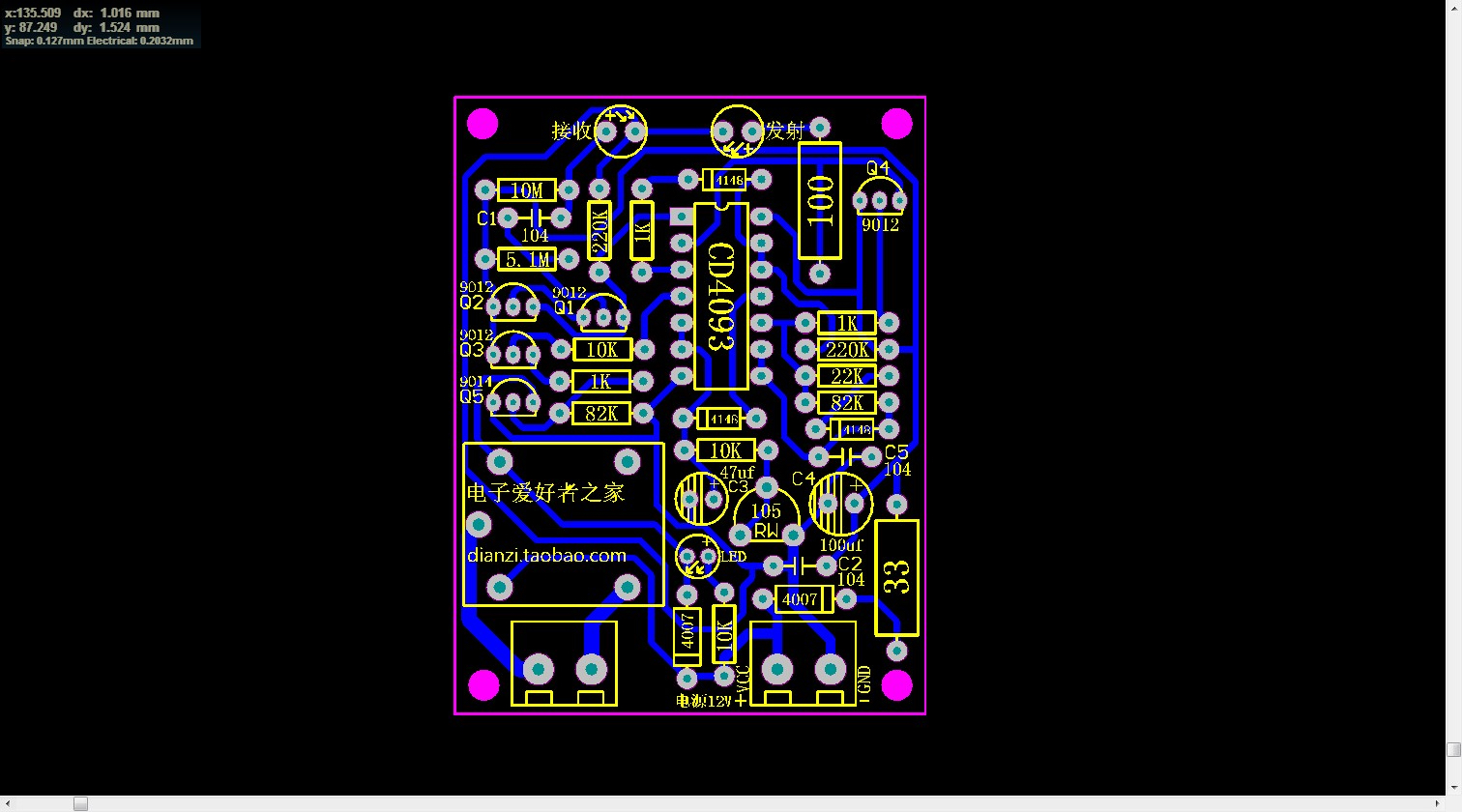

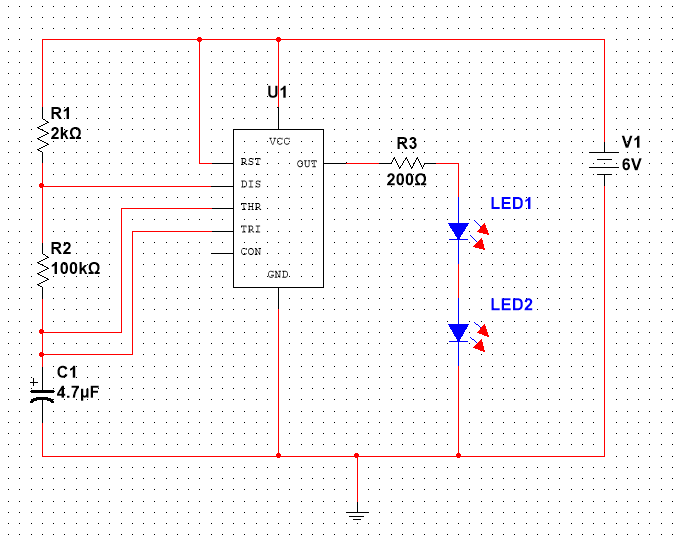

如何畫出焊接電路原理圖，不要pcb這種這么繞的，要焊在洞洞板上，小白一點的電路仿真圖。把cd4093的引腳連接畫成圖三的ne555那樣，哪位大神能指導一下（圖一和圖二分別是電路原理圖和pcb圖）

ID:969622 · 發表于 2021-10-25 07:36

自己去畫了一下圖，難住了，心有余力不足

ID:796531 · 發表于 2021-10-25 09:06

洞洞板軟件LochMaster_V4.0完整板（帶漢化）

ID:969622 · 發表于 2021-10-25 10:01

paladina 發表于 2021-10-25 09:06
洞洞板軟件LochMaster_V4.0完整板（帶漢化）

謝謝我去看看

ID:123289 · 發表于 2021-10-25 16:18

如果連PCB板都不會畫，建議改行。

ID:96682 · 發表于 2021-10-25 18:58

xffsydm 發表于 2021-10-25 10:01
謝謝我去看看

復雜點的電路，焊洞洞板就挺費錫了

ID:969622 · 發表于 2021-10-26 00:13

yzwzfyz 發表于 2021-10-25 16:18
如果連PCB板都不會畫，建議改行。

哭了，我大一啊，我要加入科協要做一個作品

ID:976493 · 發表于 2021-11-1 19:17

得飛線，不好畫

ID:624769 · 發表于 2021-11-1 21:17

xffsydm 發表于 2021-10-26 00:13
哭了，我大一啊，我要加入科協要做一個作品

看你電路也不復雜，手工畫一個不省事？尤其是 “你大一”啊，手工畫、更顯得是你自己親手做出來的。我只要不打板，電路圖全都手工畫的，省事，找零件庫的時間，圖都畫好了。
