51單片機+LCD1602顯示的字符出錯,數碼管亮度下降,可能在哪個地方出問題呢?

ID:71233 · 發表于 2021-7-22 13:33

51單片機開發板，用了半年時間就出問題了。現在的故障主要是LCD1602顯示的字符出錯，數碼管的顯示，有的數字也氙劃，亮度也不像以前的亮。大家幫助分析一下，可能是哪個地方出問題了。換單片機無效，直接用杜邦線連接LCD1602也不能正常。有關資料如下：

ID:328014 · 發表于 2021-7-22 15:44

先換掉mcu芯片,如果故障依舊大概率是 p0 對gnd vcc短路或者相互短路,用萬用表平即可定位故障

ID:123289 · 發表于 2021-7-22 17:36

多為硬件變異。

ID:71233 · 發表于 2021-7-22 21:10

51hei團團發表于 2021-7-22 15:44
先換掉mcu芯片,如果故障依舊大概率是 p0 對gnd vcc短路或者相互短路,用萬用表平即可定位故障

換CPU無效，把這個單片機用在我自己打樣的板就完全正常。

ID:71233 · 發表于 2021-7-22 21:10

yzwzfyz 發表于 2021-7-22 17:36
多為硬件變異。

有沒有電路板質量問題所導致的漏電之類的？

ID:161164 · 發表于 2021-7-22 23:40

新新科技發表于 2021-7-22 21:10
有沒有電路板質量問題所導致的漏電之類的？

可能是IC座或單片機腳氧化引致的接觸不良
可用萬用表點對點檢測單片機腳到1602腳的阻值

ID:451718 · 發表于 2021-7-23 08:33

從F到0，倒序顯示一下看看，如果還是相同位置的字符問題，換個屏試試

ID:71233 · 發表于 2021-7-23 10:41

robinsonlin 發表于 2021-7-23 08:33
從F到0，倒序顯示一下看看，如果還是相同位置的字符問題，換個屏試試

換了屏也一樣，這屏在其他電路上顯示正常

ID:71233 · 發表于 2021-7-23 10:56

robinsonlin 發表于 2021-7-23 08:33
從F到0，倒序顯示一下看看，如果還是相同位置的字符問題，換個屏試試

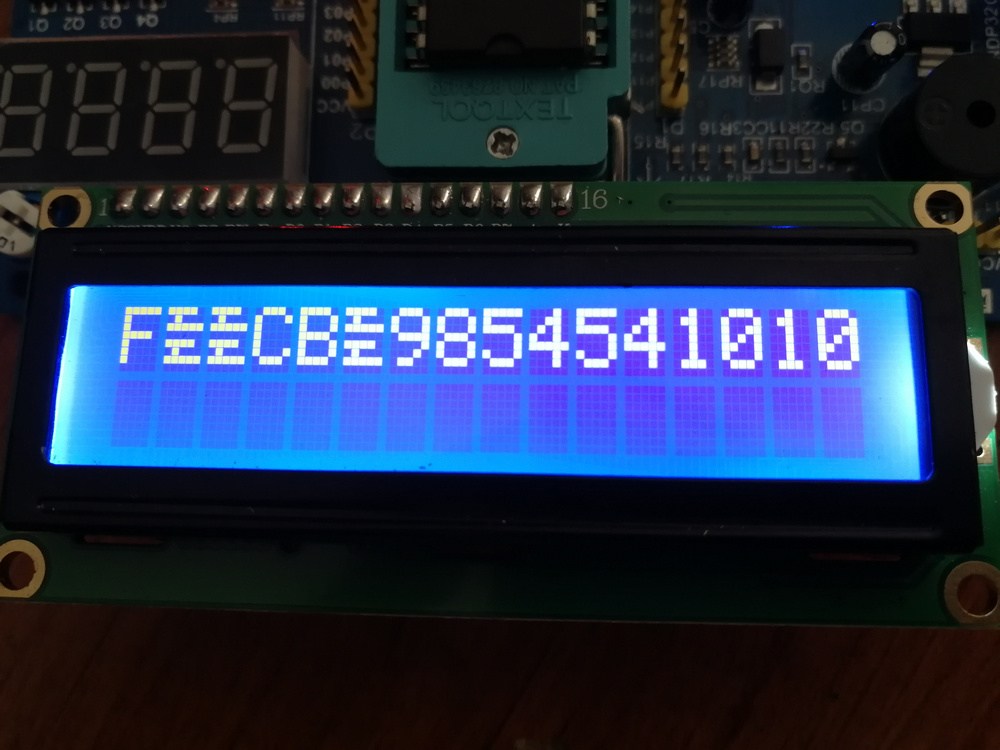

從F至0顯示是這樣的

ID:71233 · 發表于 2021-7-23 11:12

謝謝各位！
用萬用表測試到短路的地方了，是PCB板上D1和D6短路了，但是莫明其妙的是，D1和D6有那么一定的距離，怎么會“戀愛”了呢？

ID:71233 · 發表于 2021-7-23 11:58

查到了，原來是數碼管的1腳與g腳短路了。

ID:109303 · 發表于 2021-7-23 12:54

換個屏幕試試

ID:71233 · 發表于 2021-7-25 10:34

budhha 發表于 2021-7-23 12:54
換個屏幕試試

LCD1602屏無問題

ID:517951 · 發表于 2021-7-27 08:51

D1跟D6短路，也能初始化初始化1602？大力出奇跡呀
