求大佬看看，為什么單片機會直接斷電

ID:941902 · 發表于 2021-6-26 19:48

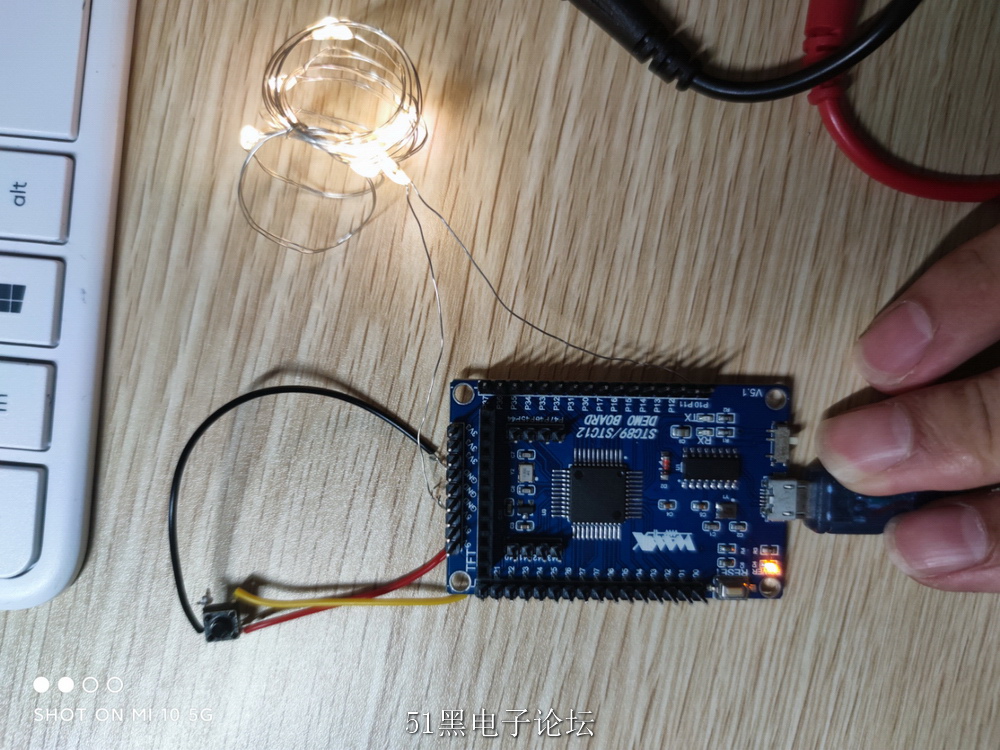

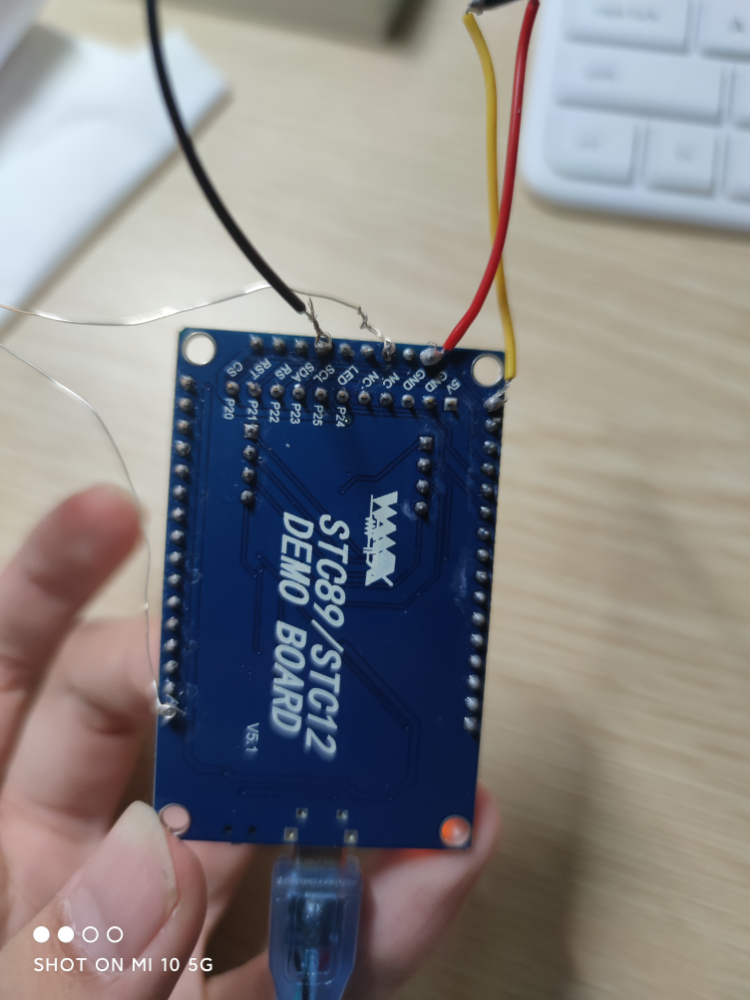

接了一個四角的開關，紅線焊在了5v上，黑色焊在gnd上，黃色焊在io口，開關沒有摁下的時候紅線和黃線是導通的io口高電頻，但是我開關一摁下，單片機就直接斷電了，求大佬看看咋回事

ID:695749 · 發表于 2021-6-26 20:46

先搞懂四角的開關原理，再接線。
https://zhidao.baidu.com/question/126222316.html
按鈕開關四腳的如何接線

ID:88256 · 發表于 2021-6-26 20:49

誰告訴你是這樣接的？基礎先打好吧，沒有人會把電源兩端接到按鈕的兩端的，你這樣接，紅線和黃線是直通的完全不受控制，按鈕按下紅線和黑線短接，電源短路單片機肯定斷電

ID:941902 · 發表于 2021-6-26 20:55

hhdsdy 發表于 2021-6-26 20:49
誰告訴你是這樣接的？基礎先打好吧，沒有人會把電源兩端接到按鈕的兩端的，你這樣接，紅線和黃線是直通的完 ...

好吧，謝謝大佬，我之前在軟件模擬里面這樣做的沒有問題，我就以為這樣接可以的

ID:213173 · 發表于 2021-6-26 21:09

這是輕觸開關，雖有4個引腳，內部是兩兩相通的。只能看做是2個引腳的開關。樓主的接法相當于把5V電源直接接在IO口上在與開關一端連接，開關另一端接GND。一旦按下，5V電源直接短路到GND，單片機就沒電了。

ID:941902 · 發表于 2021-6-26 21:15

wulin 發表于 2021-6-26 21:09
這是輕觸開關，雖有4個引腳，內部是兩兩相通的。只能看做是2個引腳的開關。樓主的接法相當于把5V電源直接接 ...

我是想按這樣接的，當他開關摁下時也是5v和地線短接，是我沒有接那個電阻嗎，我剛剛才開始學，軟件模擬做著都沒啥問題的

ID:945309 · 發表于 2021-6-26 21:57

開關有兩個腳是通的，實際是兩個腳做開關，不是4腳開關

ID:944091 · 發表于 2021-6-27 08:39

證明你連輕觸開關的內部結構都沒搞懂，先弄懂再接，否則中午不出事故。

ID:88256 · 發表于 2021-6-27 13:56

kayatodqy 發表于 2021-6-26 21:15
我是想按這樣接的，當他開關摁下時也是5v和地線短接，是我沒有接那個電阻嗎，我剛剛才開始學，軟件模擬做 ...

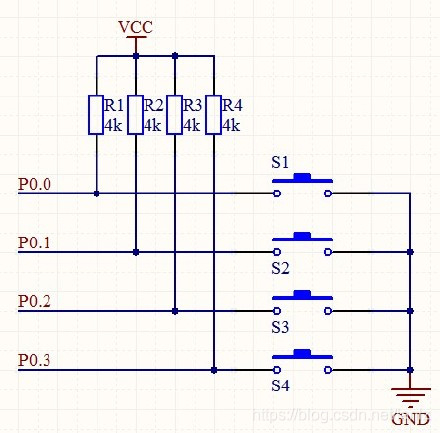

如果需要上拉電阻，上拉電阻就在板上的I/O口和VCC上并上，不需要外接，如果不需要上拉電阻，就不要考慮了。
4腳的按鈕，實際上就是2腳的按鈕，按引腳的方向和對面的那個引腳是相通的，外接按鈕只要一根GND和一根I/O線，VCC的不需要也不能接到按鈕上。

ID:931825 · 發表于 2021-6-28 22:46

線沒有接好吧，可能是線路接觸不良，導致自動斷電

ID:690831 · 發表于 2021-6-29 02:11

在按下開關的同時測量單片機的VCC和GND你就知道為什么了。
