我又又又來啦，搭了個電路測試！請大神們賞眼！

ID:929847 · 發表于 2021-6-20 19:31

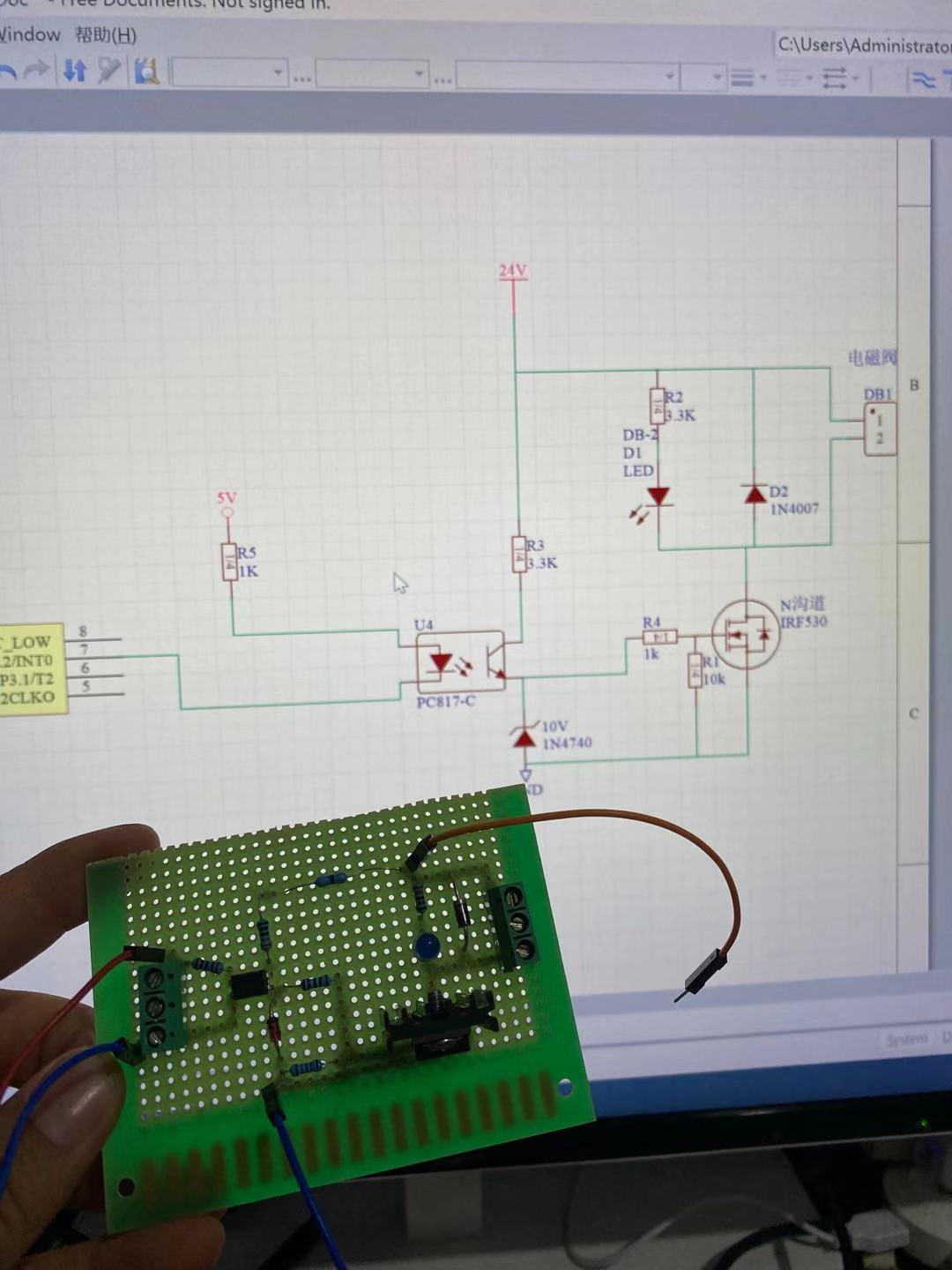

哈哈哈，我來啦，修修改改搭了個電路，沒去實驗。明天上班啦去實驗，不知道是否可以成功達到預期效果。因為看到游戲機有點心動啦

ID:401564 · 發表于 2021-6-21 00:27

我真的服了
咋就非得要那10V的穩壓管呢?鉗哪門子的位呀!你那電源用的是24V,這是固定,R1的10K改小一點,VGS不就小了嗎?這不是初中的電阻分壓原理嗎?
咋就非得要那光耦呢?24V跟5V隔那門的離呀?有必要嗎?
你一遍又一遍的問,人家說了你又不聽,也不理,然后又是一遍又一遍的問!你信人家,那就改用人家的電路.但你又不信人家,卻要一遍一遍的問?Why???

ID:47286 · 發表于 2021-6-21 01:15

Y_G_G 發表于 2021-6-21 00:27
我真的服了
咋就非得要那10V的穩壓管呢?鉗哪門子的位呀!你那電源用的是24V,這是固定,R1的10K改小一點,VGS ...

人家就是不吃燉好的紅燒肉就執著于自己的榨菜

ID:929847 · 發表于 2021-6-21 08:30

Y_G_G 發表于 2021-6-21 00:27
我真的服了
咋就非得要那10V的穩壓管呢?鉗哪門子的位呀!你那電源用的是24V,這是固定,R1的10K改小一點,VGS ...

那個10K聽別人說要加的柵源極放電電阻，是不是加的位置不對啦啊，哈哈，確實加穩壓管多余啦哈，我現在已經改啦

ID:929847 · 發表于 2021-6-21 08:30

dzbj 發表于 2021-6-21 01:15
人家就是不吃燉好的紅燒肉就執著于自己的榨菜

ID:929847 · 發表于 2021-6-21 08:31

Y_G_G 發表于 2021-6-21 00:27
我真的服了
咋就非得要那10V的穩壓管呢?鉗哪門子的位呀!你那電源用的是24V,這是固定,R1的10K改小一點,VGS ...

5V打算用單片機的電源，24V是單獨的，思路是想讓光耦起到隔離作用

ID:592807 · 發表于 2021-6-21 08:57

27376054 發表于 2021-6-21 08:30
那個10K聽別人說要加的柵源極放電電阻，是不是加的位置不對啦啊，哈哈，確實加穩壓管多余啦 ...

24V電壓通過光電二極管后直接擊穿16V穩壓管，mos管柵極直接0V，因為被擊穿的穩壓管等于短路

ID:592807 · 發表于 2021-6-21 09:03

27376054 發表于 2021-6-21 08:31
5V打算用單片機的電源，24V是單獨的，思路是想讓光耦起到隔離作用

24V轉5V的穩壓IC就可以做到了

ID:929847 · 發表于 2021-6-21 11:07

黃youhui 發表于 2021-6-21 09:03
24V轉5V的穩壓IC就可以做到了

24V轉5V的IC它們是共地的，我想要不共地的

ID:941432 · 發表于 2021-6-21 11:28

好東西，樓主加油

ID:123289 · 發表于 2021-6-21 17:48

支持樓主！
光藕可以防止感性負載（如繼電器），意外的反壓竄入到控制端，造成接口損壞。也可防止容性負載的瞬時高壓竄入。
10V可以保證MOS柵極，有可靠的柵級電壓，保證良好的導通。
R1可以在斷電時，及時讓MOS管的柵極放電，迅速退出導通狀態。
當然設計的方式多種多樣，符合原理即可，不必強求一致。

ID:401564 · 發表于 2021-6-21 20:48

27376054 發表于 2021-6-21 08:30
那個10K聽別人說要加的柵源極放電電阻，是不是加的位置不對啦啊，哈哈，確實加穩壓管多余啦 ...

G極放電?放電干嘛?不會是說要加快MOS開關的速度吧?
怎么會有這種想法呢?
這個電阻在很多的實際應用中的作用是把G極電壓下拉,因為MOS管是電壓驅動的,不像三極管,三極管導通是要電流的
而MOS導通是不用電流的,所以,是不能懸空的,這是MOS管最基礎的知識
而所謂的速度,你控制的是電磁閥,電磁閥開關速度是很慢的
比如:電磁閥開關的時間為5mS,沒有這個放電電阻的開關速度是10uS,加了這個電阻的開關速度就快了,變成了1nS
可是,10uS和1nS的開關時間,它真的很重要嗎?

ID:929847 · 發表于 2021-6-21 22:55

大神們給俺整蒙啦

ID:929847 · 發表于 2021-6-21 22:56

謝謝大神們的建議，其實大家說的都對，只不過我是小白不懂而已，有些基礎知識不扎實

ID:491875 · 發表于 2021-6-22 07:11

黃youhui 發表于 2021-6-21 08:57
24V電壓通過光電二極管后直接擊穿16V穩壓管，mos管柵極直接0V，因為被擊穿的穩壓管等于短路

不能這樣理解穩壓管！穩壓管只是起到嵌位作用，將其兩端的電壓嵌位到其穩壓值而不是為“0”！

ID:491875 · 發表于 2021-6-22 07:12

只要存在公共節點就不算隔離！樓主注意。

ID:491875 · 發表于 2021-6-22 07:15

光耦隔離有時是必要的，大家不必指責樓主使用光耦隔離！從原理圖可以看出，5V與24V并沒有公共節點！使用使用光耦隔離是可行的。

ID:942056 · 發表于 2021-6-22 08:33

我之前的9435總是壞，一下午壞好多個

ID:474386 · 發表于 2021-6-22 10:16

光耦隔離，這個也沒啥啊。不過，黃色框選區域是不是可以優化下？
