貼片件這么畫PCB圖是不是不對?

ID:882420 · 發表于 2021-3-8 10:11

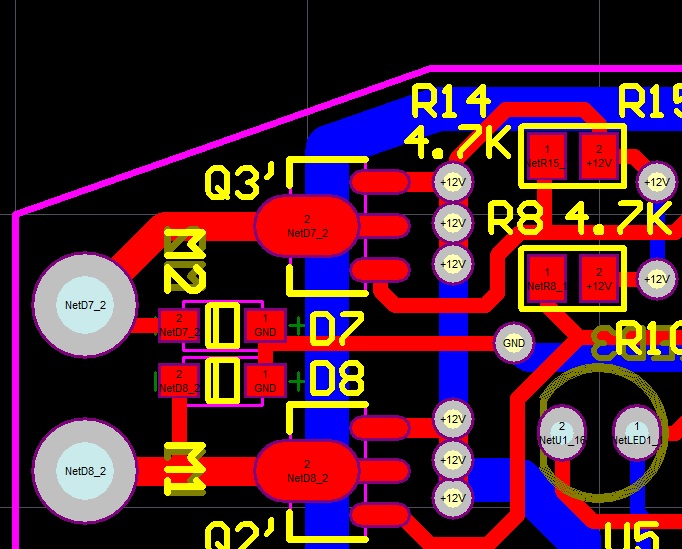

我想問問畫圖時候這種貼片是不是只能走頂層板或者是底層板，同一層元器件的貼片焊點是不是不能走背板？

ID:807591 · 發表于 2021-3-8 12:38

貼片元件盡量畫在同一層，節省成本

ID:889511 · 發表于 2021-3-8 13:22

在同一層好上貼片機，做鋼網，插件好過波峰焊

ID:882420 · 發表于 2021-3-8 13:27

本帖最后由幸福人生于 2021-3-8 13:43 編輯

szb314 發表于 2021-3-8 12:38
貼片元件盡量畫在同一層，節省成本

第二圖為什么飛線顯示還是沒連上；我好想明白了，是不是不應該那么畫，現實中好像也不可能

ID:213173 · 發表于 2021-3-8 14:25

幸福人生發表于 2021-3-8 13:27
第二圖為什么飛線顯示還是沒連上；我好想明白了，是不是不應該那么畫，現實中好像也不可能


ID:807591 · 發表于 2021-3-8 14:55

幸福人生發表于 2021-3-8 13:27
第二圖為什么飛線顯示還是沒連上；我好想明白了，是不是不應該那么畫，現實中好像也不可能

你要搞清楚，紅色是頂層導線，藍色是底層導線，紅藍要相連需要通過 “過孔” 按快捷鍵 P ,V放置過孔或者用焊盤連接正反面的導線也可以。。。不會的地方還是多看看網上的教程

ID:716656 · 發表于 2021-3-8 15:28

了解一下過孔，還有單層、雙層、多層板。就我個人經驗，少量的板子，畫單層和雙層，價格差別不大，所以線不好走可以考慮畫成雙層板打過孔

ID:820198 · 發表于 2021-3-9 08:42

一般貼片都是在頂層的走線盡量在頂層完成，完成不了就要用過孔在底層走線，你現在那樣實際上是沒連上的

ID:231674 · 發表于 2021-3-9 09:01

可以打過孔就好了

ID:143767 · 發表于 2021-3-9 14:57

不是相同網絡定義的不能連在一起，你硬連是要報錯的，你真厲害，不知你是怎么畫上去的

ID:280000 · 發表于 2021-3-10 00:18

盡量保持在同一層就行
