protel99如何將特定的電子器件排列？

ID:882420 · 發表于 2021-2-7 14:58

我在原理圖中選擇tool-annotate-annotateoption-all parts;最下面我選擇的是從左往右排列（也就是四個點選的第四個）。現在有個疑問是如何讓這寫自動排的原理圖中的元器件不是四個字母；比如說：自動排后R1000 R1001 R1002改成：R0 R1 R2

ID:383215 · 發表于 2021-2-7 23:41

我一直用protel99SE畫圖，99SE的原理圖注釋功能可以先把全部元件復位成？然后注釋，一般的元件不會出錯，只要有子件的元件就是會出錯，這個問題直到AD21也沒有任何改進，照樣出錯，AD21錯的比99SE還要離譜，我畫的東西比較簡單，一個一個的改一下算了。

ID:326430 · 發表于 2021-2-9 10:57

先重置下Tools—Annotate—Reset designators—OK

ID:326430 · 發表于 2021-2-9 10:59

先重置下Tools—Annotate—Reset designators—OK
再重新編號，或者看看庫文件位號是不是有問題，自己新畫一個看看有沒有這問題。

ID:882420 · 發表于 2021-2-9 13:13

727742898 發表于 2021-2-9 10:59
先重置下Tools—Annotate—Reset designators—OK
再重新編號，或者看看庫文件位號是不是有問題，自己新畫 ...

庫文件位號指的是什么

ID:882420 · 發表于 2021-2-9 13:16

kmsj 發表于 2021-2-7 23:41
我一直用protel99SE畫圖，99SE的原理圖注釋功能可以先把全部元件復位成？然后注釋，一般的元件不會出錯，只 ...

您好，您說的“然后注釋”指的是什么？什么是子件的元件？

ID:883746 · 發表于 2021-2-9 17:40

annotate 有個選項，可以從0開始，也可以1000開始

ID:383215 · 發表于 2021-2-9 23:20

幸福人生發表于 2021-2-9 13:16
您好，您說的“然后注釋”指的是什么？什么是子件的元件？

99SE把annotate翻譯成注釋，意思就是給元件序號順序編號的意思

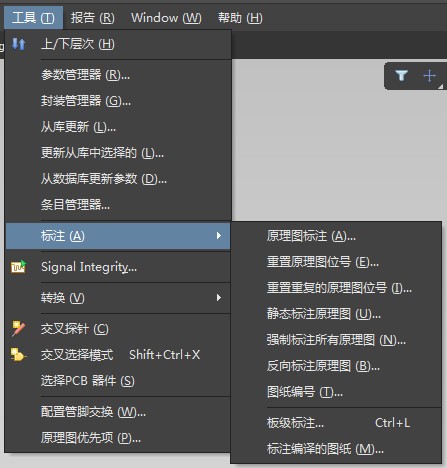

AD21把annotate翻譯成標注，意思是給元件位號順序編號的意思，注釋和標注，序號和位號都是一個意思，不同版本的軟件叫法不同而已。

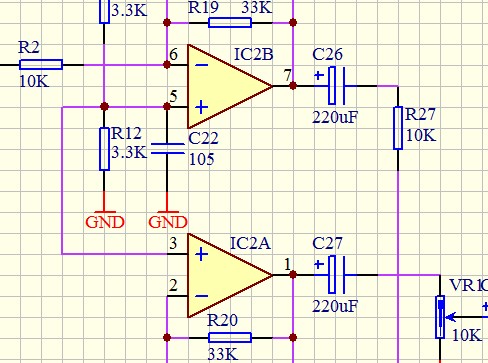

復合元件的一個單元叫子件，意思是一個元件內部有兩個或者更多的相同單元，比如LM1458有兩個運放，CD4069有六個反相器，畫成子件的目的是為了簡化原理圖，方便更換子件位置，最終提高PCB布通率，我昨天下載了目前AD軟件的最新版AD21.1.0，專門試了一下，只要是有子件的元件，子件的標注還是會出錯，而其它元件不會出錯，這個怕是Protel到AD的老毛病，不知道什么時候才能改過來？也不知道有誰能解決這個問題。

ID:115204 · 發表于 2021-2-10 20:58

用Altium Designers吧，感覺更好用些
