請問STM32F103ZET6和LCD12864怎么連接

ID:861018 · 發表于 2020-12-15 22:52

求助：我要做一個溫度檢測系統，要求LCD上顯示日期，和溫度，我想問問LCD12864怎么和STM32F103zet6連接（剛學，實在是不好意思）？我買的板已經有l(wèi)cd接口，但是不知道怎么對應。（lcd是5V的）

ID:440403 · 發表于 2020-12-16 08:29

最快的方法，板上的例程

ID:592807 · 發表于 2020-12-16 08:47

是不是FPC線，是的話你要看fpc接口里面的電源線和地線NC線是不是可以匹配你的LCD，其實對于STM32而言驅動LCD只要將電源線、地線接好，每個控制腳都連接到一個IO上就好了，因?yàn)镾TM32的IO口可以模擬IIC SPI 通訊并口通訊也可以做到。
另外一般開發板帶LCD的FPC接口的話會有推薦的LCD買的，最好照著買，或者自己做電路板的人才會買用fpc端口連接的LCD,如果只是學習的話應該買插針式的LCD自己用杜邦線將LCD和開發板連接。

ID:367460 · 發表于 2020-12-16 09:00

看LCD12684的Datasheet，接的方法不唯一或者在網上搜教程

ID:861018 · 發表于 2020-12-16 11:11

黃youhui 發表于 2020-12-16 08:47
是不是FPC線，是的話你要看fpc接口里面的電源線和地線NC線是不是可以匹配你的LCD，其實對于STM32而言驅動LC ...

是插針的，自己用杜邦線連，但是我不知道lcd上的w/r口接什么？

ID:861018 · 發表于 2020-12-16 11:12

昆明路口賣提莫發表于 2020-12-16 09:00
看LCD12684的Datasheet，接的方法不唯一或者在網上搜教程

我上網搜了一下，我買的板把w/e分開了，分為了RD和WE，所以我不知道怎么接？

ID:592807 · 發表于 2020-12-18 08:31

baishang 發表于 2020-12-16 11:11
是插針的，自己用杜邦線連，但是我不知道lcd上的w/r口接什么？

讀寫使能，低電平讀，高電平寫，或者反過來。你的LCD應該可以選串口通訊吧，選串口通訊這些東西就用不上了

ID:824490 · 發表于 2020-12-18 11:40

LCD12864，標準模塊的接口是統一的，如要是COG裸屏的話另說，W/R是讀寫控制。樓上說了

ID:285473 · 發表于 2020-12-18 13:09

用I2c驅動

ID:807182 · 發表于 2020-12-18 14:13

看pcb，將地和電源接好，然后接io口

ID:807182 · 發表于 2020-12-18 14:13

看pcb，將地和電源接好，然后接io口

ID:226055 · 發表于 2020-12-18 14:50

1、LCD12864屏是5V，規范的做法是使用5V的單片機去控制（GPIO電平才一致）。STM32是3.3V單片機，3.3V單片機去驅動5V屏存在電平兼容問題，直接驅動個人并不建議啊。

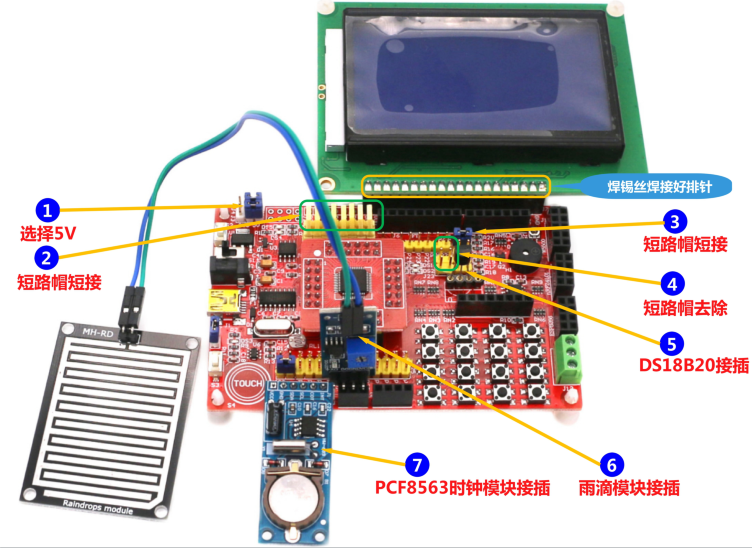

2、下面給出一款STC15單片機控制LCD屏做的一個小項目：萬年歷。里面有驅動LCD12864屏的代碼，STM32單片機也是可以參考的。

3、板子是那一個寶上弄的。溫度傳感器是用的DS18B20，STM32有RTC時鐘，所以不需要再配時鐘模塊的。附件是源碼。
