一個單片機收發脈沖問題

ID:825883 · 發表于 2020-10-30 08:36

51單片機，P1.0發出幾個毫秒級脈沖信號，用計數器方式，P3.4接收并讓數碼管顯示個數，為什么不正確？書上實例是兩個51單片機協同工作，我只有一個開發板。
#include<reg51.h>//P1.0
sbit x=P2^0;
sbit z=P1^0;
void delay(void)
{
unsigned char m,n;
for(m=0;m<200;m++)
for(n=0;n<200;n++)
;
}
void main(void)
{
unsigned char a[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
unsigned char i;
TMOD=6;
TL0=0;
TH0=0;
x=0;
P0=a[0];
z=0;
TR0=1;
delay();
for(i=0;i<5;i++)
{
delay();
z=!z;
P0=a[TL0];
delay();}
while (1)
;}

ID:825883 · 發表于 2020-10-30 08:37

本帖最后由 33943417 于 2020-10-30 15:21 編輯

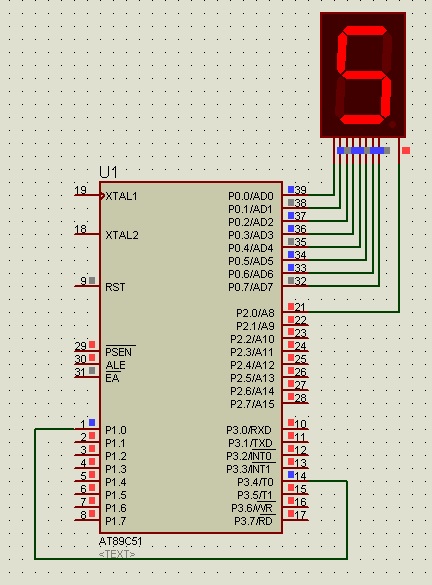

一個開發板用導線連接脈沖輸出端P1.0和輸入端P3.4。P3.4端開機即是高電平，是否需要初始化為低電平？試過也不行。
還是因為一個單片機或同一個電源的原因？
另：數碼管是共陽。

ID:234075 · 發表于 2020-10-30 10:08

使用的共陽極數碼管？初始化時應該x=1吧

ID:626055 · 發表于 2020-10-30 11:57

感覺你的PWM與顯示函數的位置有問題！
while(1);里面什么也沒有，PWM與顯示只是在main初始化的時候運行一次，之后就沒它們的事情了。
要么把這倆個放在while(1)里面，這個時間不準，要么就再啟用一個定時器中斷，把PWM放在里面，這樣時間準確一些。。至于顯示函數即可以放在while里面，也可以放在定時器中斷中條件處理。

ID:451718 · 發表于 2020-10-30 14:31

問題1：定時器使用不當。TMOD = 6；這個8位自動重裝載模式，8位模式能夠到毫秒級別嗎？你的晶振要用1M的恐怕都不行吧。

問題2：程序結構不通。哪些動作或者操作是需要重復？哪些是一次賦值就可以的。這些問題搞明白了，才能知道while（1）里面該放什么。

問題3：編程是個嚴謹的問題，特別對于初學，程序的格式一定要清晰，該空格的地方，就要空格；該放到第二行的，就不要一行寫完。雖然對編譯沒有影響，但是，養成一個好的習慣，是一個成功的開始。看你的代碼，感覺在讀一篇沒有標點符號的文章。

ID:825883 · 發表于 2020-10-30 15:23

zhb2004xp 發表于 2020-10-30 10:08
使用的共陽極數碼管？初始化時應該x=1吧

共陽數碼管，P2.0是控制數碼管接通的。x=0是正確的。

ID:213173 · 發表于 2020-10-31 11:02


#include<reg51.h>
sbit x=P2^0;
sbit z=P1^0;
void delay(unsigned int z)
{
unsigned int m,n;
for(m=z;m>0;m--)
for(n=110;n>0;n--);
}
void main(void)
{
unsigned char a[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
unsigned char i,j;
x=1;
z=0;
TMOD=0x06;
TL0=0x00;
TH0=0x00;
TR0=1;
while(1)
{
for(i=0;i<(j*2);i++)
{
z=~z;
delay(1);
}
P0=a[TL0];
TL0=0x00;
delay(1000);
j++;
if(j>9)
j=0;
}
}

復制代碼
