4階帶阻濾波器protues仿真怎么辦？急，求教

ID:779648 · 發表于 2020-6-27 17:27

$11BT5_$~5`DBA}{)Q4%3}WO.png$
2階帶阻濾波器的protues仿真，但不能顯示波形，不知道錯在哪里了，求指正。
查閱資料說用2個2階帶阻濾波器可以組合出4階帶阻濾波器，想求大佬幫忙繪制，發一下圖。
或者給個制導意見，謝謝。
參數設置帶寬30khz左右。

ID:94031 · 發表于 2020-6-28 06:23

可以在輸入端輸入不同頻率的正弦電壓，測相應的輸出交流電壓，從而畫出頻響曲線。

ID:155507 · 發表于 2020-6-28 11:12

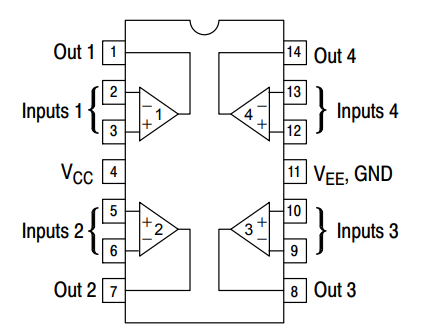

你的LM324電路圖錯了， Vcc線接錯了

Pin 4 接 Vcc Pin11 接地

ID:342822 · 發表于 2020-6-28 12:08

芯片接+-電壓或者一正一地
