Altium Designer如何畫跳線帽和排針原理圖?

ID:751429 · 發表于 2020-5-14 09:57

求大神指導在怎么在AD18中繪畫跳線帽的原理圖和排針及插孔的原理圖，包括pcb原理圖？

ID:726693 · 發表于 2020-5-14 16:22

可以選擇自帶庫中的header，都是標準的2.54mm間距，想要哪種的都有，單排的雙排的

ID:153181 · 發表于 2020-5-15 09:31

原理圖跳線畫法：

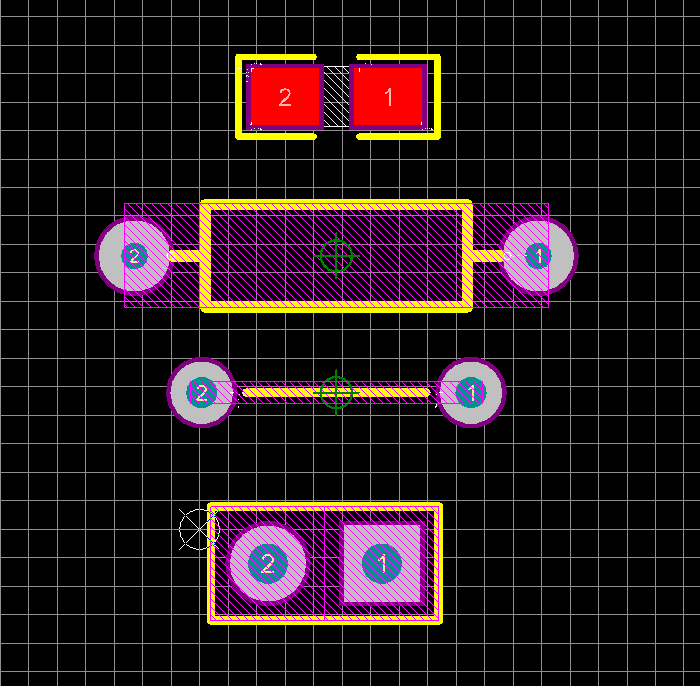

PCB跳線畫法：
有的直接用貼片電阻或者插件電阻，有的直接用跳線2.54mm間距插針
