一階有源低通濾波器電路失真問題

ID:750666 · 發表于 2020-5-13 11:55

我設計的有源低通濾波器的截止頻率是3400Hz,在輸入頻率為1900Hz時波形最大值為9.7013最小值為-9.5682這算失真嗎？而且輸入頻率為3400的時候波形好像不一樣高，應該怎樣避免失真呢？

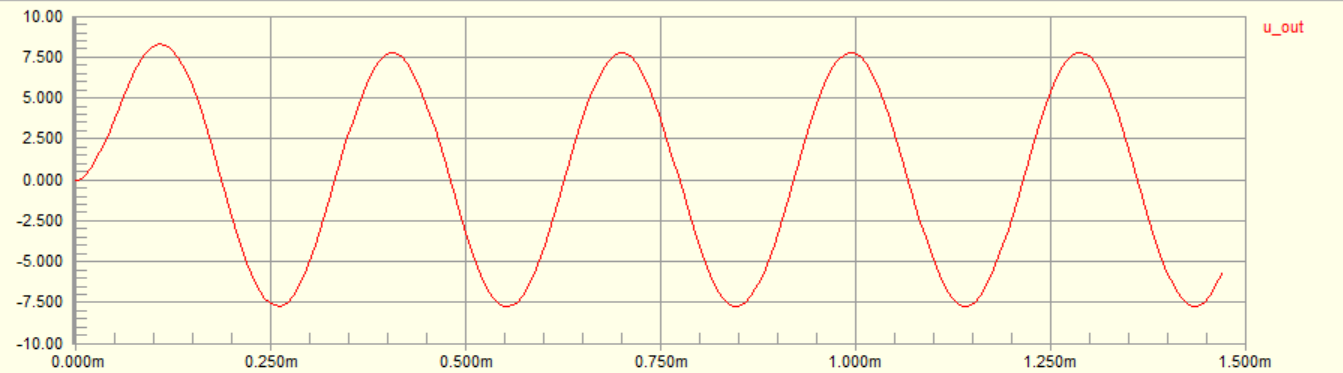

電路和3400HZ時的波形如下

ID:195446 · 發表于 2020-5-13 13:46

這不算失真了。3400時是不是最大值的0.707倍，如果是就是符合要求，否則要調整。

ID:401564 · 發表于 2020-5-13 13:54

1:你這個3400HZ的截止頻率是怎么來的?為什么我計算的是500多HZ
2:你這是仿真結果嗎?仿真無意義
3:你確定你能找到你這容量的電容?濾波電路原則一般是確定一個標準容量的電容,然后再去計算電容,因為電阻比電容好找
4:9.7013后面好歹帶個單位吧!

ID:750666 · 發表于 2020-5-13 15:38

Y_G_G 發表于 2020-5-13 13:54
1:你這個3400HZ的截止頻率是怎么來的?為什么我計算的是500多HZ
2:你這是仿真結果嗎?仿真無意義
3:你確定 ...

1.不是算出來的，是將這個設計成截止頻率為3400Hz的低通濾波器
2.我的電容是通過（1/2paiRC=截止頻率）算出來的

ID:750666 · 發表于 2020-5-13 15:44

mffhxa 發表于 2020-5-13 13:46
這不算失真了。3400時是不是最大值的0.707倍，如果是就是符合要求，否則要調整。

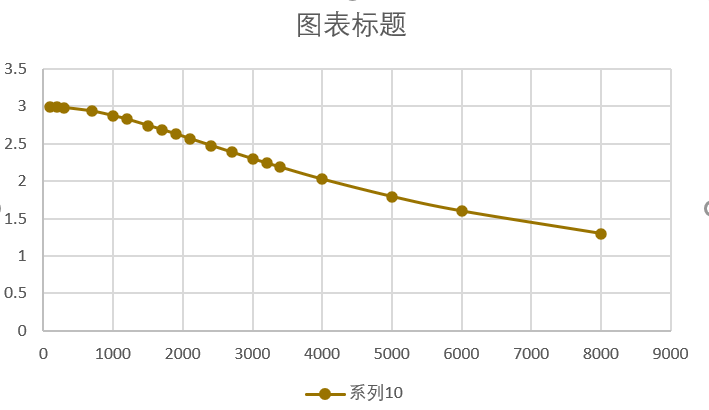

放大倍數是對的，但是我把電阻R1 Rf改成10K 20k后得到的放大倍數和頻率關系圖是這樣的 51hei圖片20200513154135.png

是怎么回事？

ID:401564 · 發表于 2020-5-13 19:12

1/2paiRC=截止頻率=1/(2*3.1415926*1000*0.2941uF),這個計算結果會是3400HZ?就算是把運放的10倍增益算到里面,它肯定也不是3400HZ
