protel 99SE，這種開關焊盤怎么做，第一次打板

ID:708541 · 發表于 2020-5-2 13:57

本帖最后由 as21cxz 于 2020-5-2 13:58 編輯

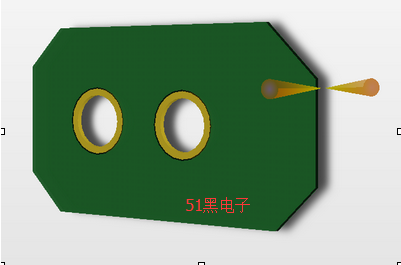

我之前用的是大圓焊盤這樣做出來感覺不好，怎么才能讓焊盤和腳一樣嗎？

ID:90663 · 發表于 2020-5-2 14:39

這種和焊盤是一樣的具體可以看下面的圖

ID:94031 · 發表于 2020-5-2 15:10

可以通過設置放矩形孔。

ID:149286 · 發表于 2020-5-2 15:40

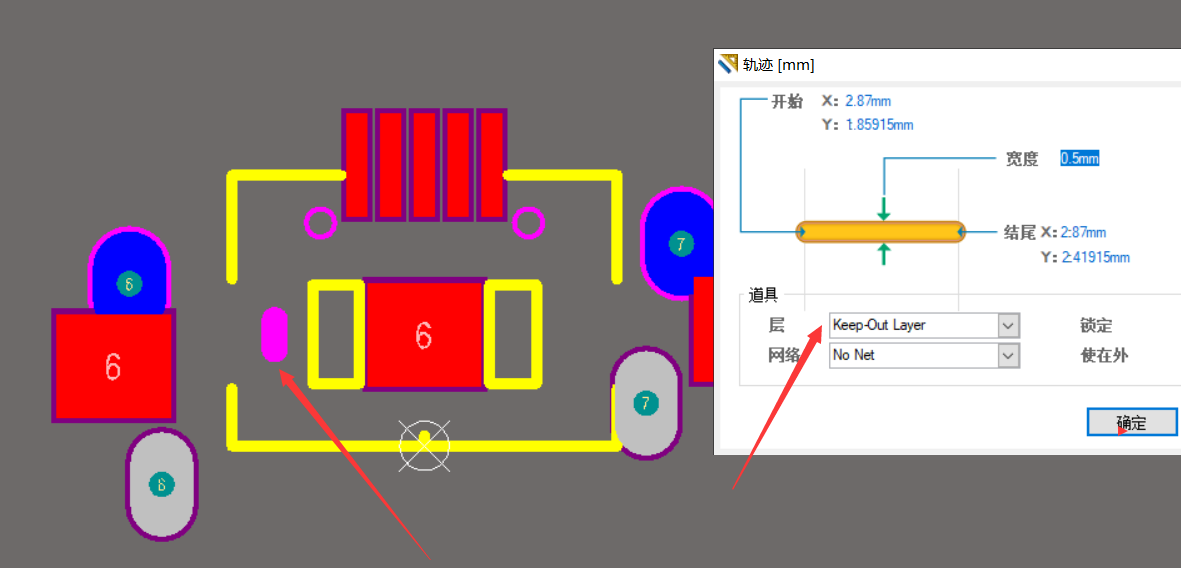

99SE這個軟件的要加一條2D線放在Keep-Out-Layer層，AD的可能不用加也可能需要加，反正加也不影響。很久不用99SE和AD，希望能幫到你

ID:213173 · 發表于 2020-5-2 16:09

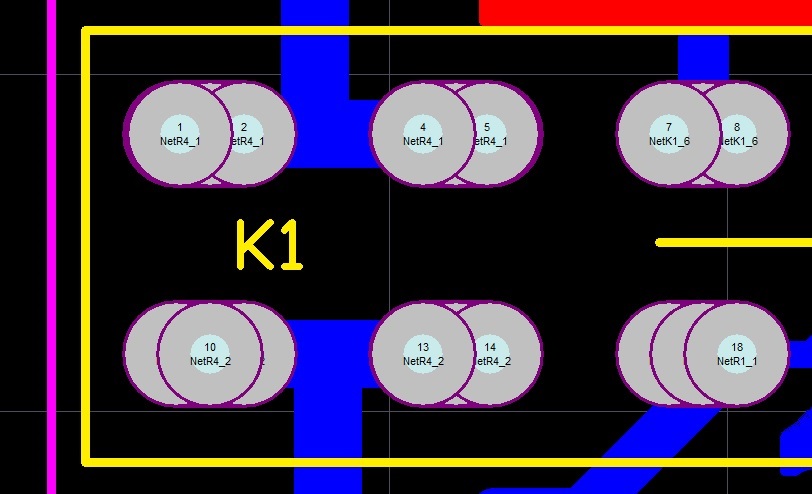

放疊排焊盤，板廠都知道是長形孔焊盤。

ID:213173 · 發表于 2020-5-2 17:10

xuyaqi 發表于 2020-5-2 15:10
可以通過設置放矩形孔。

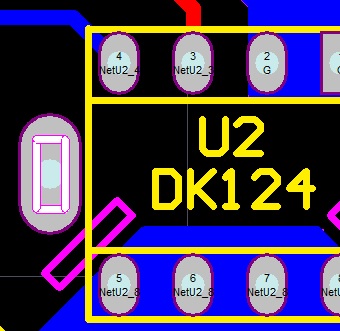

還可以用橢圓焊盤加機械層畫矩形孔，做出來是有銅焊盤矩形孔。
