有沒有大佬能給詳細介紹一下單片機各功能模塊的具體工作原理啊？

ID:416881 · 發表于 2020-4-21 17:44

一個單片機系統具體就是每個功能模塊在運行時，單片機的相對引腳處于什么狀態（高低電平），繼而各個功能模塊如何運行，比如對應模塊某某引腳置1或0，實現什么功能之類的，謝謝大佬...（越詳細越好）

ID:311846 · 發表于 2020-4-21 18:30

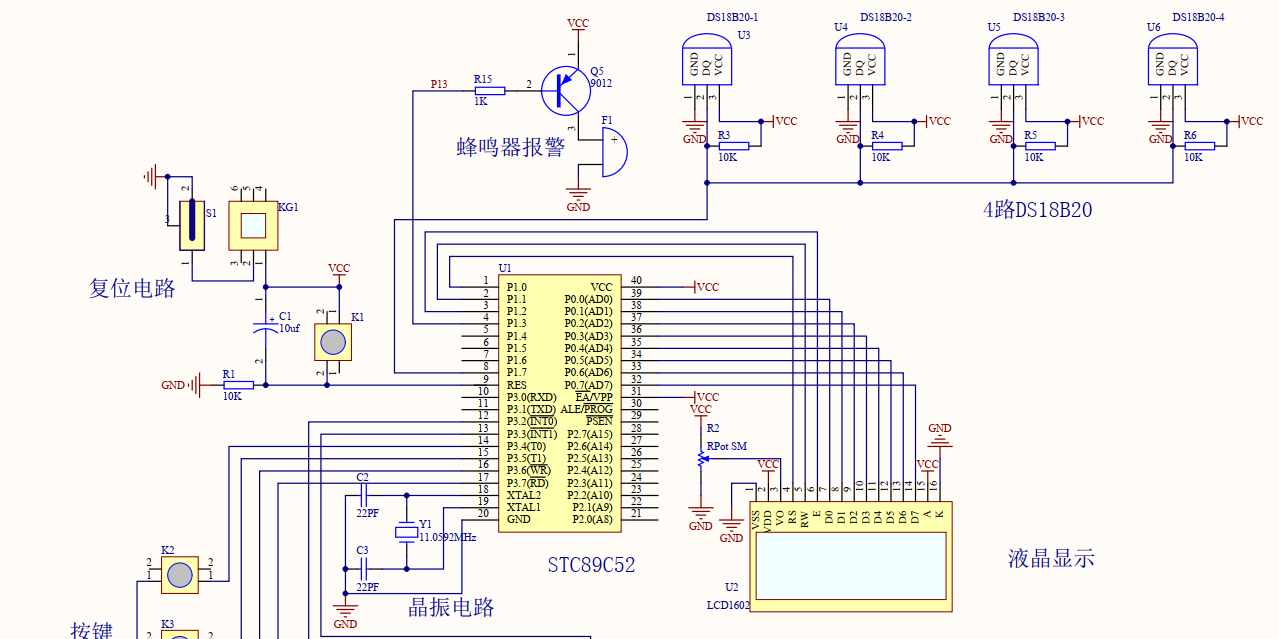

小白，不是你這樣問問題的哦，觀你的原理圖大概就是屏幕顯示溫度相關的，有4個溫度傳感器，一個蜂鳴器大概是用報警溫度的，按鍵一般是設置溫度報警值之類的。

ID:695749 · 發表于 2020-4-21 21:10

1.接蜂鳴器工作方式，當單片機P1^3腳為高低（1或0）不斷變化時，蜂鳴器按照一定的頻率發聲。
http://m.raoushi.com/bbs/dpj-20218-1.html（第九章步進電機和蜂鳴器）
2.DS18B20是常用的數字溫度傳感器。每一個DS18B20的包含一個獨特的序號，
多個DS18B20可以同時存在于一條總線與單片機連接實現單片機與DS18B20的雙向通訊。
此圖是單片機P1^7腳接4路DS18B20，外部供電方式的多點測溫電路圖，外部電源供電方式是DS18B20最佳的工作方式，
工作穩定可靠，抗干擾能力強，而且電路也比較簡單，可以開發出穩定可靠的多點溫度監控系統。
http://m.raoushi.com/bbs/dpj-147910-1.html（第十六課紅外通信與 DS18B20 溫度傳感器）
3.液晶顯示電路，單片機P1^0腳接LCD1602 RS腳即寄存器選擇引腳；P1^1腳接LCD1602 RW腳即讀寫選擇引腳；
P1^2腳接LCD1602 E即使能引腳。單片機P0^0~P0^7腳分別接LCD1602 D0~D7腳。
單片機LCD1602計算器課程設計報告
http://m.raoushi.com/bbs/dpj-126330-1.html
(出處: 單片機論壇)
4.按鍵電路，K2接單片機P3^4腳，當按下時為低電平工作。
https://wenku.baidu.com/view/7a8d784acf84b9d528ea7a92.html?sxts=1587474393692
(第13講51單片機按鍵電路)
5.復位電路
單片機復位電路原理介紹
http://m.raoushi.com/bbs/dpj-27603-1.html
(出處: 單片機論壇)

ID:416881 · 發表于 2020-4-21 21:12

權威人物發表于 2020-4-21 18:30
小白，不是你這樣問問題的哦，觀你的原理圖大概就是屏幕顯示溫度相關的，有4個溫度傳感器，一個蜂鳴器大概 ...

恩恩主要是具體的工作原理方面不是很明白，我還是自己先去查一查吧...

ID:416881 · 發表于 2020-4-21 21:19

hbcqd 發表于 2020-4-21 21:10
1.接蜂鳴器工作方式，當單片機P1^3腳為高低（1或0）不斷變化時，蜂鳴器按照一定的頻率發聲。
http://www.5 ...

恩恩，謝謝大佬，我先去看看這些資料，有什么不懂的再問您
