跪求助51單片機DA轉換鋸齒波問題

ID:706560 · 發表于 2020-4-15 23:30

這是原理圖

主要是將P0口的0x00到0xff通過DAC0832和兩個運放轉換成模擬信號-10V到+10V，數據總線接的是P0

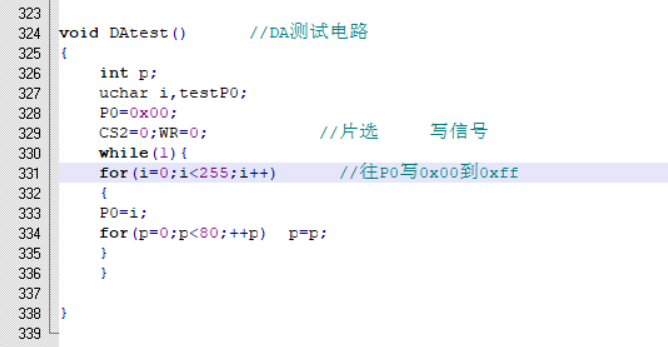

這是程序

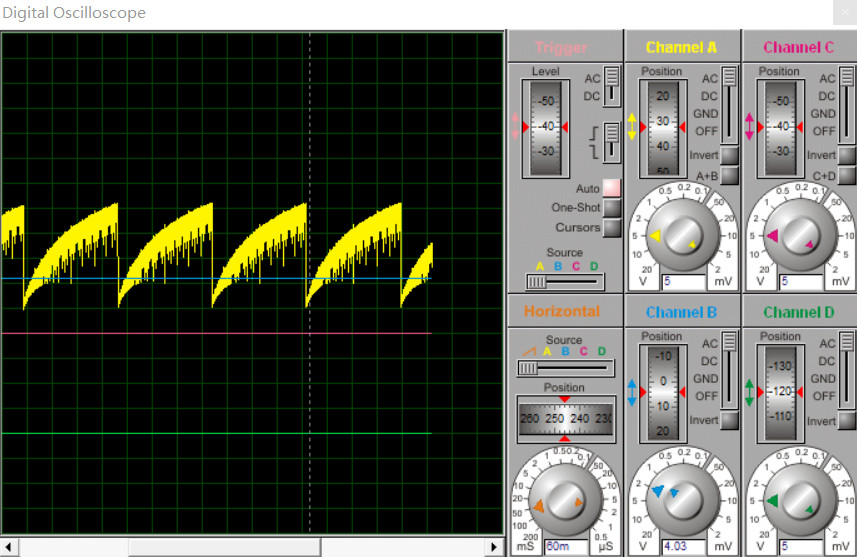

問題：我用示波器看鋸齒波的時候是這樣的

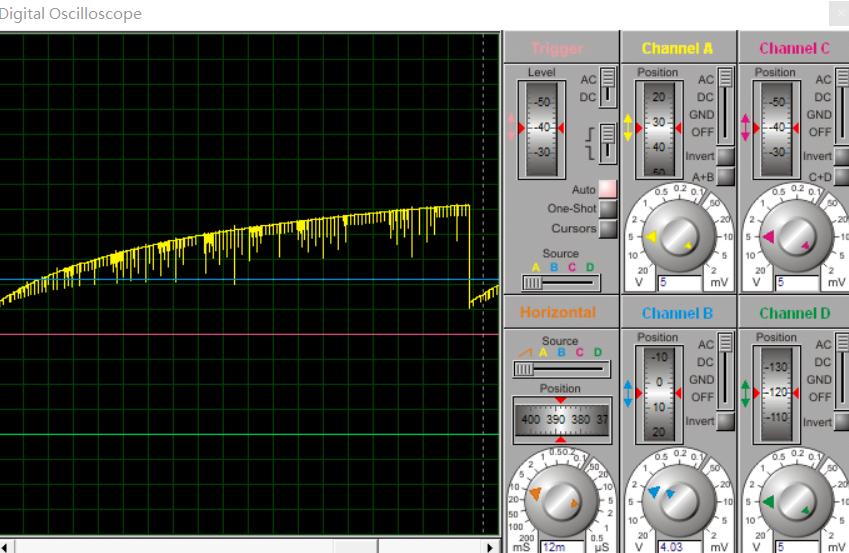

放大看

想知道我看鋸齒波的輸出電壓會突然往下掉。。我只看輸出的電壓表時沒問題，0X00到0XFF每增1，電壓穩定增0.07V，怎么到了示波器就拉了胯。。

ID:706560 · 發表于 2020-4-16 00:58

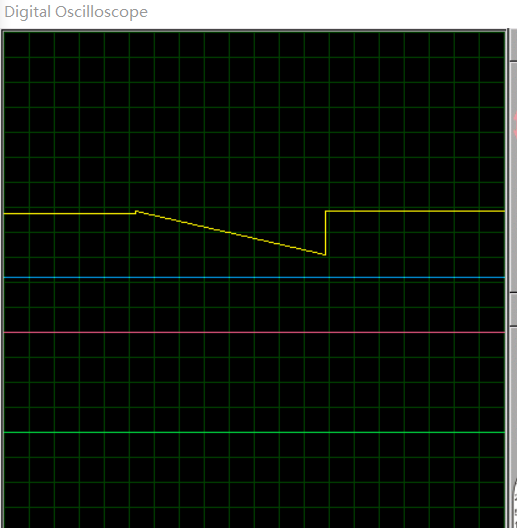

這種電壓的下降，都發生在鋸齒波“跳級”的時候 51hei圖片_20200416010056.png

ID:602576 · 發表于 2020-4-16 08:34

輸出加一個104電容濾波試試

ID:706560 · 發表于 2020-4-16 10:13

sduking 發表于 2020-4-16 08:34
輸出加一個104電容濾波試試

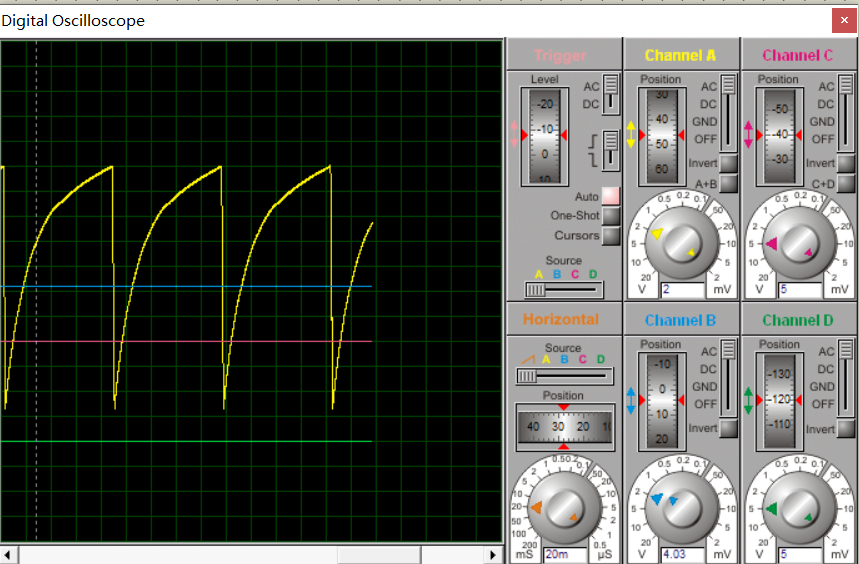

感謝回復！用了電容濾波確實改善圖像，可是上升圖像仍然是非線性的，或者說我原本的圖像就是非線性的，我在想是不是原本的電路圖有問題，想從根本解決問題

ID:602576 · 發表于 2020-4-16 15:23

https://baijiahao.baidu.com/s?id ... r=spider&for=pc

仔細看看你的第一級運放配置是不是有問題

ID:591189 · 發表于 2020-4-17 10:33

考慮下用單片機產生方波，這個好做，再用積分電路轉換成三角波，在積分出鋸齒波，這樣穩定很多程序也好寫。

ID:591189 · 發表于 2020-4-17 10:42

說錯了產生鋸齒不是積分，電路可以網上搜

ID:706560 · 發表于 2020-4-22 16:17

問題已經解決了，最終是修改了程序，用了XBYTE來增強了圖像的線性。而圖像不穩定的解決方法我最終換了運放的型號，換成LM324就解決了
