單片機+MOS管驅動電路有點問題，想請大佬指點一下

ID:487423 · 發表于 2020-3-26 16:01

下面是我畫的原理圖

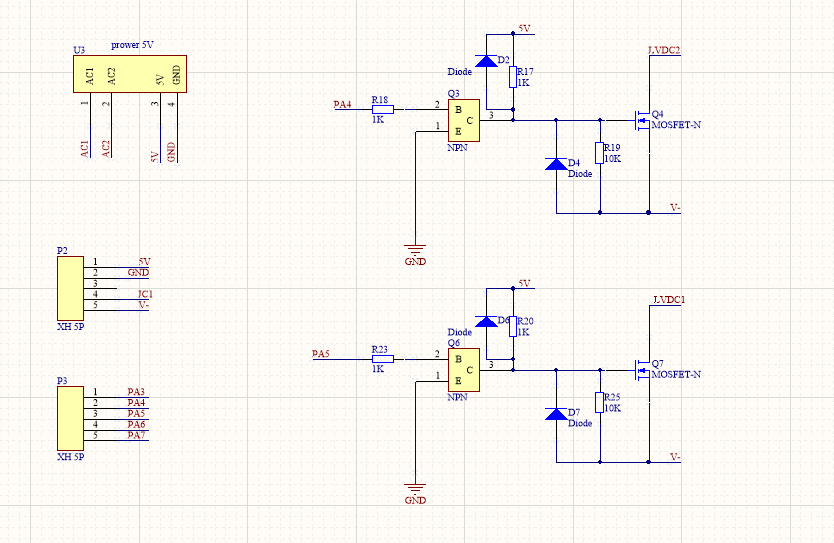

在第二幅圖中我使用單片機，MOS管來控制端子上接的DC220V的線圈的閉合。

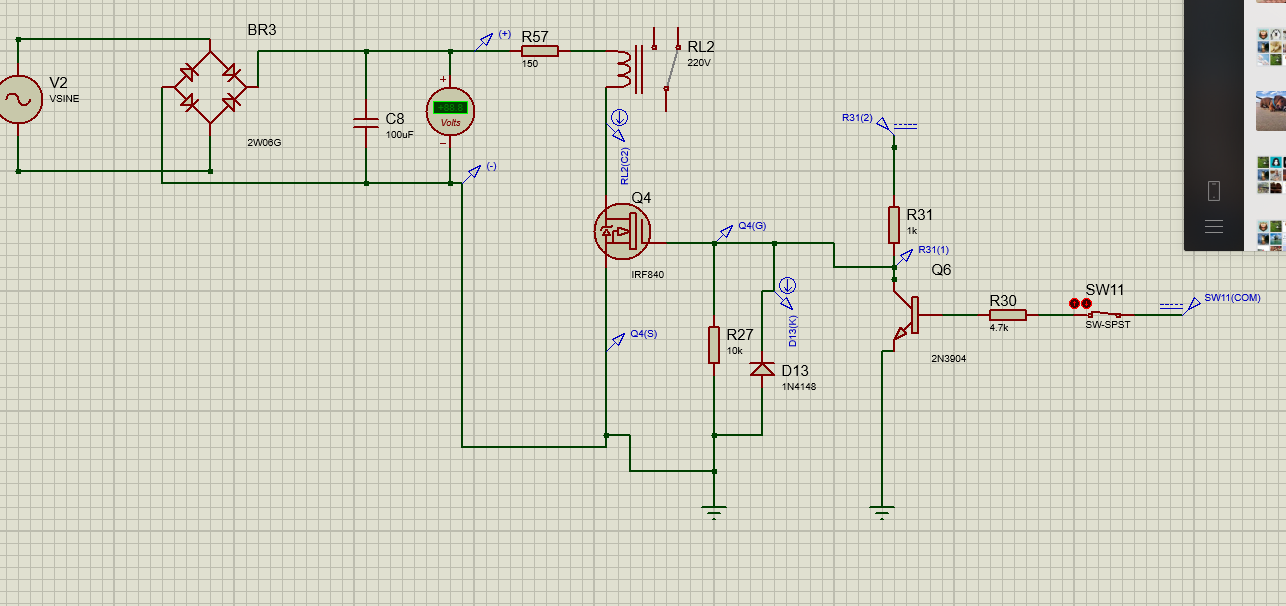

然后我對這個電路進行了仿真

發現要把MOS管的源極引腳也接地才行。

但是我上圖的輸出電壓5V的電源模塊是要給另一塊板子上的單片機供電的，如果把它的
地和MOS管的源極接上就相當于接了整流橋負極，會導致模塊燒壞。（我NPN管子接的地是5v電源模塊的）

請各位指教一下這個接地有什么好方法解決。

ID:687694 · 發表于 2020-3-26 18:43

如果想隔離，請用光耦，如果不隔離必須形成回路共地。(模擬共地不會燒毀模塊，除非你接線有錯誤。）

ID:401564 · 發表于 2020-3-26 18:45

圖1繼電器的接法就是對的了，其它的看不明白
你要用MOS管來干嘛呢？
控制大電流？控制220V市電？還是控制繼電器？

ID:687694 · 發表于 2020-3-26 20:28

Y_G_G 發表于 2020-3-26 18:45
圖1繼電器的接法就是對的了，其它的看不明白
你要用MOS管來干嘛呢？
控制大電流？控制220V市電？還是控制 ...

MOS管他想驅動開關柜的分閘線圈，類似繼電器，因為線圈需要電壓可能較高，他說整流橋負極，也就是工作地與三極管驅動的工作地相連會燒壞5V供電模塊，但是不共地驅動信號無回路。他圖紙上的線圈沒有續流二極管，燒壞mMOS管可能性很大。大概就這么個意思，不共地怎么驅動。而且驅動信號共地不會燒毀電源模塊的吧。

ID:487423 · 發表于 2020-3-27 08:32

lovexulu 發表于 2020-3-26 20:28
MOS管他想驅動開關柜的分閘線圈，類似繼電器，因為線圈需要電壓可能較高，他說整流橋負極，也就是工作地 ...

我嘗試過了，我把輸出5V的那個模塊的GND和整流橋的負極接在一起，模塊只能輸出4.7V了，而且當我把這個4.7V接到穩壓芯片再供電給單片機時，單片機燒壞了。
