工具/原料
XY-MBT58A藍牙模塊
USB轉TTL模塊
電腦
串口調試助手
方法/步驟

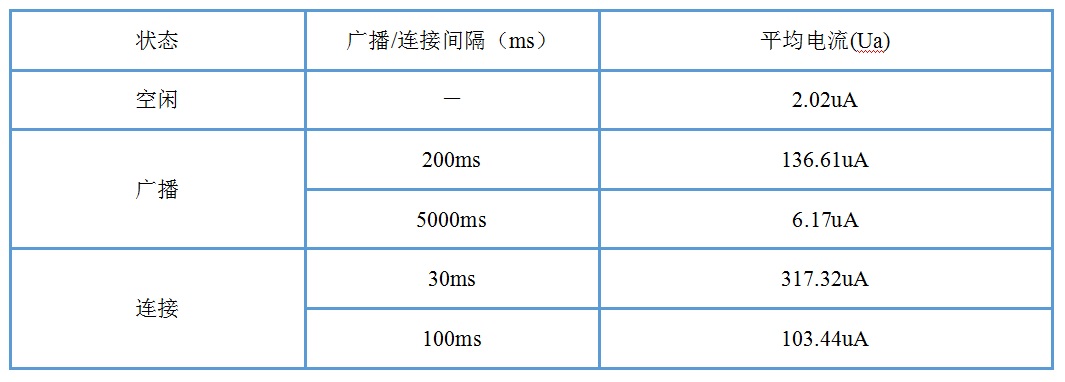

1、按照測試流程接好線路，連接成功好，進行測試。 2、數據傳輸速率測試： XY-MBZ58A模塊的藍牙默認連接間隔為20 ms，如果需要節省功耗采用低速轉發模式，需通過AT指令調整連接間隔（模塊支持最長連接間隔2000ms），每個連接間隔最多傳輸249個字節，連接間隔為T(單位:ms),那么每秒最高轉發速率V（單位byte/s）為： V = 249*1000/T (V只和T有關) 3、如上圖，發送間隔分別為1mS、5mS、10mS，串口數據包長度分別為：249/240/180，實測到的發送速率是：11.4KB/S、11.212KB/S、10.656KB/S； 4、因此，如果模塊的藍牙連接間隔為20ms，而每個間隔最多傳輸249byte，理論最高傳輸能力(轉發速率)為249*50 =12.4K byte/s。測試表明，轉發速率在4.7K/s 以下，漏包機率很低。安全起見，無論是低速或者高速轉發應用，都建議在上層做校驗重傳處理。 5、功耗測試： 用電源實測的模塊在各種狀態下的功耗數據（供電電壓3.3V） 上圖可見，XY-MBT58A在空閑的時候，功耗僅為2.02Ua，遠遠低于市場上的很多相同產品；
總結：XY-MBT58A這款模塊適用于低功耗省電的產品應用，速率跟同類型的BLE產品相差不大，但功耗會相對較低。
|
