關于手電筒4V鉛蓄電池充電電路分析

ID:460466 · 發表于 2019-3-19 12:59

充電手電筒：220V1微法電容降壓全橋蒸餾充電4V鉛蓄電池。前燈7個白LED各串33Ω并聯接電瓶。不知何故7個LED全壞了！求高人分析原因。

ID:94031 · 發表于 2019-3-19 17:32

如果4V鉛蓄電池開路，負載很輕，整流出的電壓會很高，能擊穿LED造成損壞。

ID:10947 · 發表于 2019-3-19 17:49

每個LED的電流大概有50mA，你的LED是多大的，能承受這個電流嗎

ID:466164 · 發表于 2019-3-19 19:35

1微法電容壞了，這種電路危險性較大，一般用于電源顯示，優點相比串電阻節能。

ID:96682 · 發表于 2019-3-19 20:35

全壞了？充電的時候有打雷?

ID:349617 · 發表于 2019-3-20 08:41

個人意見有以下幾點
1、整流后加限流電阻，在加一個穩壓二極管。
2、RC減壓輸出電壓比較高，電流比較小，高電壓容易擊穿電池。
3、4V電瓶給LED供電電阻33確實小了點，不知道用的是什么顏色的LED燈，顏色不一樣兩工作電壓不一樣。
4、沒有具體說面LED也不好計算電流。

ID:460466 · 發表于 2019-3-21 21:36

小李子鐵頭發表于 2019-3-20 08:41
個人意見有以下幾點
1、整流后加限流電阻，在加一個穩壓二極管。
2、RC減壓輸出電壓比較高，電流比較小， ...

這是產品手電筒。感覺設計有問題：連接LED時充電220V串聯一微法電容降壓。開機充電電流理論上峰值接近無限大！蒸餾出電壓220*0.9，全加到LED上豈有不壞之理？（實驗證明整流輸出接到LED和47歐姆限流電阻上開機必定擊穿LED！）整流后加個濾波電容，電容電壓不可突變，頂多一兩個周期就使1微法電容充電完成了（進入正常的容抗降壓狀態），可以保護LED吧？
整流后加穩壓管是可以保護LED，但穩壓管的耐沖擊電流能力要考慮：已經擊穿兩個穩壓管了，（外形和IN4148開關管一樣大小的穩壓管，穩壓值大約2，幾伏）恐怕這個穩壓管和LED一樣經受不住電流沖擊？如果用6-7個4007整流管（額定電流1A）正向串接代替穩壓管可不可以？

ID:96682 · 發表于 2019-3-22 00:46

沒 LZ 說的那么懸，線路上已連接蓄電池什么的，只要元器件選取得當線路設計合理，就能滿足需要

ID:460466 · 發表于 2019-3-22 07:40

wc86110 發表于 2019-3-22 00:46
沒 LZ 說的那么懸，線路上已連接蓄電池什么的，只要元器件選取得當線路設計合理，就能滿足需要

如果蓄電池開路或接觸不良，，，，，，，

ID:349617 · 發表于 2019-3-22 08:38

海闊天空8 發表于 2019-3-21 21:36
這是產品手電筒。感覺設計有問題：連接LED時充電220V串聯一微法電容降壓。開機充電電流理論上峰值接 ...

之前我發了一個對RC電路的計算公式，有疑問可以下載看看，一看就明白了

ID:65956 · 發表于 2019-3-22 08:46

按你這們的原理圖，百分百燒LED，正確的是要1微法電容前加串電阻形成RC降壓，C上還得加幾百K以上電阻放電保壓，然后還得在全橋輸出串功率電阻+穩壓管，確保電壓控制在電池最高電壓，保證電池不充壞且是涓流充電即可，這樣才不會燒LED

ID:96682 · 發表于 2019-3-22 12:12

拿一個錯誤的原理圖來談理論講如果有點荒謬且不著邊際，

ID:460466 · 發表于 2019-3-22 17:46

aking991 發表于 2019-3-22 08:46
按你這們的原理圖，百分百燒LED，正確的是要1微法電容前加串電阻形成RC降壓，C上還得加幾百K以上電阻放電保 ...

如果蓄電池不開路一般不會燒LED。
但有一點不解：整流輸出直接經47歐姆串聯接一個LED，如果是3毫米普亮綠色LED則LED沒有擊穿（電流已達60-70毫安！）如果換成白色高亮LED開機LED立即擊穿！！

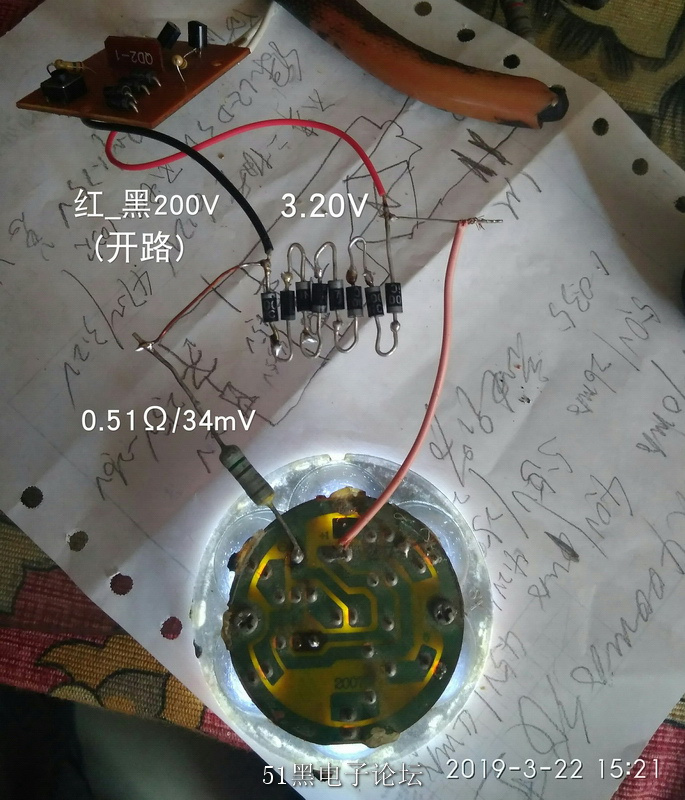

用8個IN4000系列整流管正向串聯做穩壓，并聯在整流輸出上，7個白LED（各自串聯33歐姆限流電阻）正常工作（見圖）。

ID:687486 · 發表于 2020-1-20 08:57

充電手電led燈開著充就會全壞，我以前遇到過這種情況，就是燈開的充會燒壞

ID:679425 · 發表于 2020-1-20 10:30

多加上全橋輸出串功率電阻+穩壓管，再試試。感覺燒壞的可能性大

ID:403593 · 發表于 2020-1-20 11:02

這種情況就是：使用者百分之百在充電的時候開燈了。4V鉛酸電池充電的時候，電壓會達到甚至超過5V，然而LED燈組正常工作電壓在4V左右，商家為了節約成本根本不會有保護電路，所以充電時只要一開燈LED瞬間報廢。長時間放置不用，鉛酸電池也會掛掉。所以我拿到這種手電，如果是好朋友的，那就把鉛酸拆掉，換一節18650進去，再外加TP4056的充電板搞定。這樣可以使用手機的充電器充電，既方便也安全。如果是關系不太好的，那就直接建議報廢，愛扔垃圾桶就扔垃圾桶，愛留我這里就留我這里，我改造完了送別人用。

ID:246783 · 發表于 2020-3-30 22:49

海闊天空8 發表于 2019-3-21 21:36
這是產品手電筒。感覺設計有問題：連接LED時充電220V串聯一微法電容降壓。開機充電電流理論上峰值接 ...

電流并非無限大，電流流經電容，電容有阻抗，算出電流峰值應該70ma，當然如果電網有浪涌另說。

另外充電時，燈應該關掉吧，是不是開著沖的？開著充，電池滿，碰上浪涌燈珠就完蛋了

ID:692132 · 發表于 2020-3-31 07:17

僅從理論上分析，4伏鉛蓄電池充滿電，達到5.4伏可能導致使用時單只燈珠電流達到50毫安，可能導致?lián)p壞。其實還另有原因，文中電路圖沒畫完整，少畫了開關和充電指示燈，重點是充電指示燈，雖然也只是一個小LED，串一個電阻，但它是并在整流橋一個二極管上的，而且是反向的，這就造成充電時有一點點反向的電流，實際上是對電瓶放電，而且對電瓶是有一定好處的，但是，若此時打開電筒開關，這個反向電流就是燈珠殺手，燈珠因此損壞，不是過電流，是反向擊穿。為什么讓你充電時不要使用，甚至把開關設計成充電時不方便操作，就是這個原因。
