工程測試技術的pdf學習資料-測試裝置的靜、動態響應特性

ID:424431 · 發表于 2018-11-11 12:12

2-2 測試系統的靜態響應特性
2-2 測試系統的靜態響應特性
靜態測量：如果測量時，測試裝置的輸入、輸出信號不
隨時間而變化，則稱為靜態測量。

標定曲線：采用靜態測量的方法獲得測試裝置的輸入-
輸出關系曲線。輸出關系曲線。

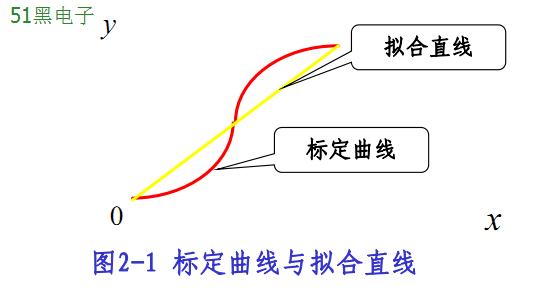

擬合直線：理想線性裝置的標定曲線應該是直線，但是實
際上為曲線，因此，按一定的原則求出一條直線最接近標定曲
線，該直線稱擬合直線，如圖2-1所示。

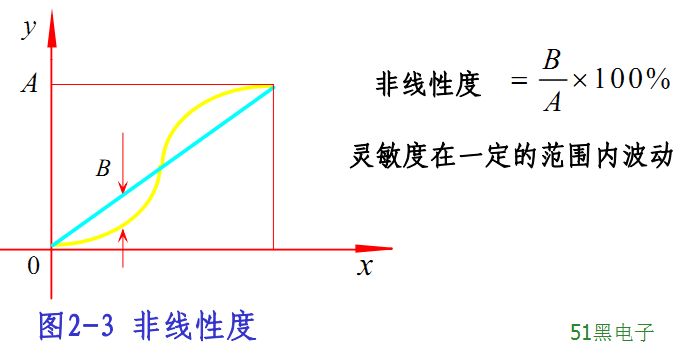

2.非線性度（或：線性度）
非線性度是標定曲線與擬合直線的偏離程度，其大小與擬
合方法有關。

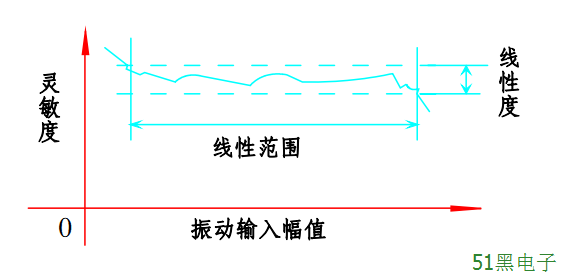

線性范圍：
靈敏度在一定的范圍內波動，當一個儀器的靈敏度在一
定的限度范圍內波動而不越過時，這一限度稱為該儀器的線性定的限度范圍內波動而不越過時，這一限度稱為該儀器的線性度，實際上是正常情況下靈敏度的誤差范圍。而相應的振動輸入幅值范圍為該儀器的線性范圍。入幅值范圍為該儀器的線性范圍。

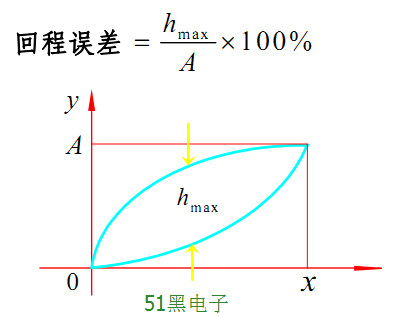

3.回程誤差
測試裝置在輸入量由小增大和由大減小的測試過程中，
對于同一個輸入量所得到的兩個數值不同的輸出量之間差值對于同一個輸入量所得到的兩個數值不同的輸出量之間差值
最大者為，則定義回程誤差為h max

4.靜態響應特性的其它描述 4.靜態響應特性的其它描述
（1）精度：是與評價測試裝置產生的測量誤差大小有關的指標。
（2）分辨力：指能引起輸出量發生變化時輸入量的最小變化量，表明測試裝置分辨輸入量微小變化的能力。量，表明測試裝置分辨輸入量微小變化的能力。
（3）測量范圍：是指測試裝置能正常測量最小輸入量和最大輸入量之間的范圍。
（4）穩定性：是指在一定工作條件下，當輸入量不變時，輸出（4）穩定性：是指在一定工作條件下，當輸入量不變時，輸出量隨時間變化的程度。
（5）可靠性：是與測試裝置無故障工作時間長短有關的一種描述。

2-3 測試系統的動態響應特性

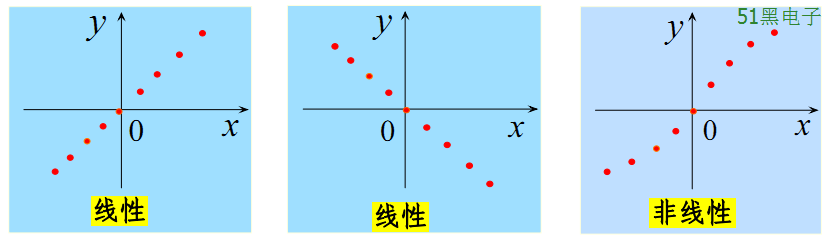

一、線性系統
理想的測試系統應該具有單值的、確定的輸入－輸出關系。對于每一輸入量都應該只有單一的輸出量與之對應，知道其中一個量就可以確定另一個量。其中以輸出和輸入成線性關系最佳。

完整的pdf格式文檔51黑下載地址：

工程測試與信息處理（新3） [兼容模式].pdf (981.96 KB, 下載次數: 4)
