FRC6-MR100通訊電操
現在的微型斷路器的各項指標不斷提高的前提下,應用的場合也越來越廣泛,在低壓配電的終
端基本都會用到微型斷路器；同時有標準RS485 通訊接口，可實現遠程控制，能遠距離進行分、
合閘及查詢運行狀況等智能化管理

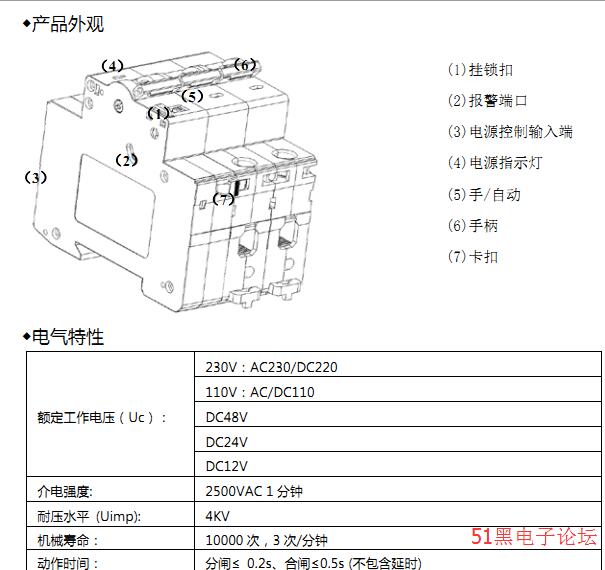

FRC6-MR 系列產品具有小體積、合閘速度快、動作可靠,采用PIC 單片機技術，具有可靠地
使用壽命和工作特性；具有可靠地延時和誤動作保護功能。
1.總體采用模塊式結構，35mm標準導軌固定，便于客戶快速安裝、維修或更換；
2.具有手/自動切換開關、分閘后安全掛鎖機構；
3.分合閘動作快速可靠，且選用WRB6 小型斷路器平臺，分斷能力高；
4.可選用2P/1P+N或 4P/3P+N小型斷路器或者相應漏電斷路器
◆安裝及測試步驟
1.安裝前，先確認【手自動切換開關】狀態在【手動】位置，再用【手柄】進
行分合閘操作2次，最后將【手柄】置于分閘位置。
2.將產品安裝到導軌上，并按接線圖接線，完成后送電。
3.送電后將【手自動切換開關】切換到【自動】位置，指示燈常亮，給合閘控
制信號，產品自動合閘；給分閘控制信號，產品自動分閘。
接線圖說明：
交流電無正、負極區分，通直流電時端子序號 1 為“+”； 序號 2 為“-”；
序號 3 為RS485-B
序號 4 為RS485-A
|
|
