基于FPGA的交通燈設計 設計目的： 1、 掌握交通燈顯示原理。 2、 掌握交通燈顯示編程方法。 所需設備： 1、 帶有 quartusII 軟件的PC 機一臺。 2、 FPGA 實驗箱以及電源線下載線。 設計要求： 1、 編程實現黃，紅，綠燈循環點亮。 2、 理解交通燈顯示原理。 原理： 四個方向的交通燈中，方向相對且同一顏色的燈是相連的，然后通過給高低電平，來控制通1 模塊符號：
是交通燈模塊符號。
交通燈模塊符號 實驗代碼： module trffic_light(clk,light);
input clk; output[5:0] light;
reg[5:0] light; reg[50:0] cnt; reg[3:0] cntm;
always@(posedge clk) begin if(cnt>=50000000) begin cntm<=cntm+1; cnt<=0; end else begin cnt<=cnt+1; end if(cntm>=6) begin cntm<=0; end end
always@(posedge clk) begin case(cntm) 0:light<=6'b100100;//0 1:light<=6'b001001;//1 2:light<=6'b011000;//2 3:light<=6'b000110;//3 4:light<=6'b100100;//4 5:light<=6'b001001;//5

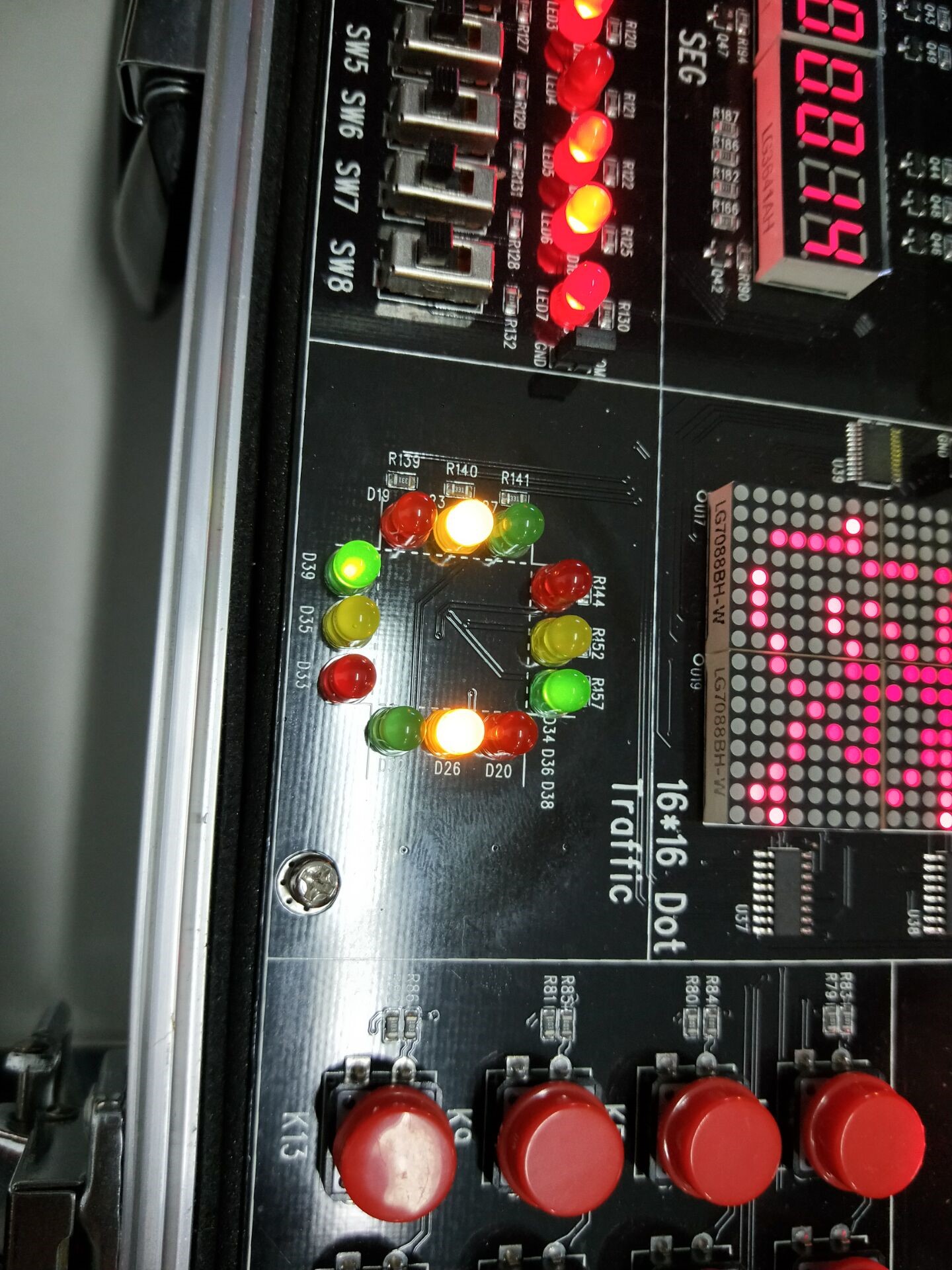

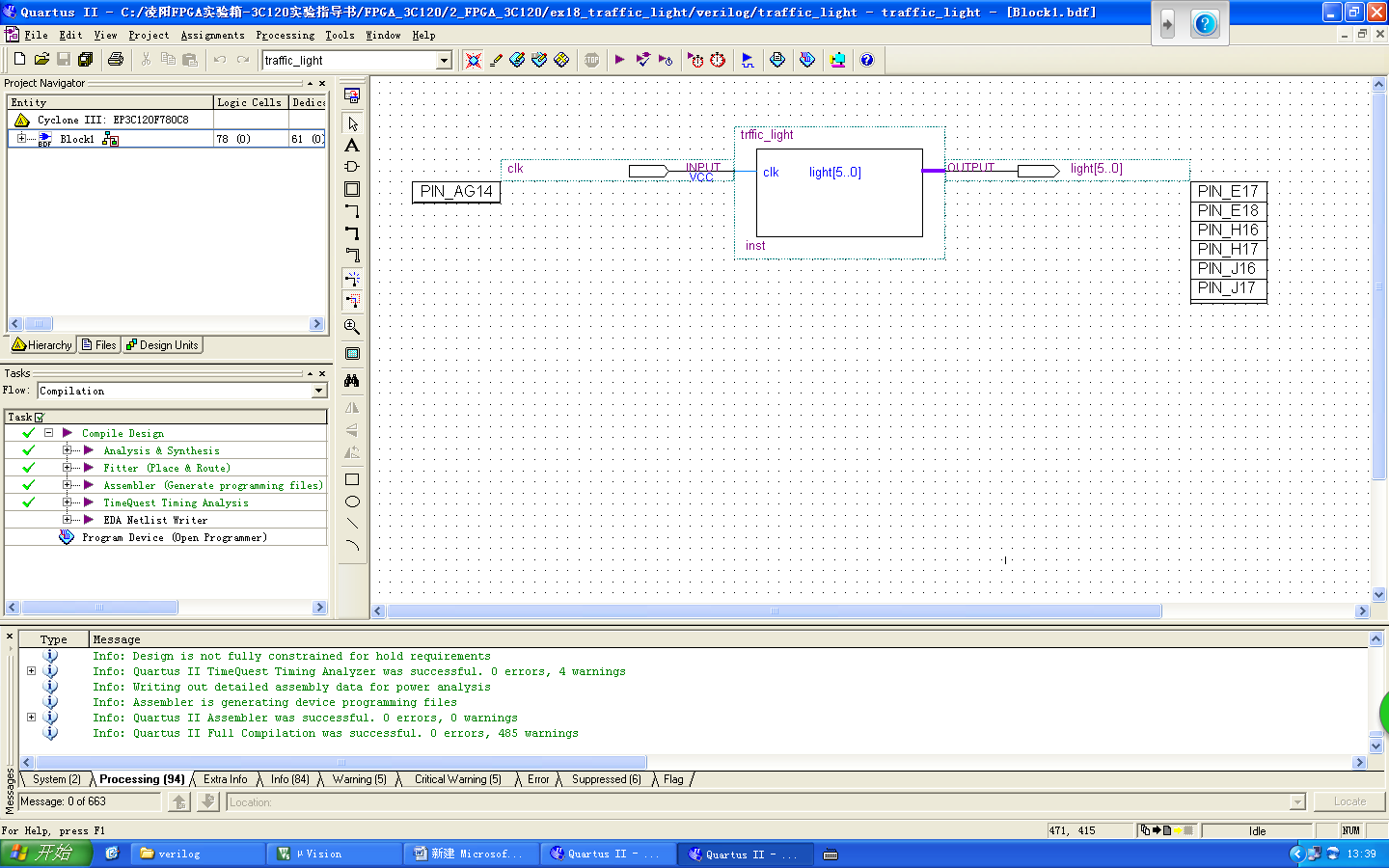

default:light<=6'b000000; endcase end endmodule 步驟： 1、 打開 quartusII 開發環境，打開 ex18_traffic_light 的工程； 2、 編譯工程； 3、 連接好電源線，下載線接JTAG 接口，做好準備工作。 4、 打開下載界面，導入.sof 文件，下載運行，觀察效果。 顯示結果： 1、引腳配置 file:///C:/Users/%E6%96%AD%E7%AE%B4/AppData/Local/Temp/msohtmlclip1/01/clip_image003.jpg 2、生成電路 file:///C:/Users/%E6%96%AD%E7%AE%B4/AppData/Local/Temp/msohtmlclip1/01/clip_image005.jpg 3、結果 file:///C:/Users/%E6%96%AD%E7%AE%B4/AppData/Local/Temp/msohtmlclip1/01/clip_image007.jpg
|
