關于音頻功率放大電路的輸入阻抗問題

ID:336016 · 發表于 2018-5-24 00:35

本帖最后由 fu55432288 于 2018-5-24 12:51 編輯

題目：音頻功率放大電路

要求：設計并制作一個音頻功率放大電路（電路形式不限），負載為揚聲器，阻抗8Ω。

基本指標：頻帶寬50HZ～20kHZ，輸出波形基本不失真；電路輸出功率大于8W；

輸入靈敏度為100mV，輸入阻抗不低于47kΩ。

電路圖如下：

電路圖

然后下面是這種測法的電流、電壓和阻抗

電流2

電流1

電壓

萬用表測的阻抗

求大神解答！！為什么我的阻抗這么低，是不是我測的方法錯了，還有電流為什么這么大？？？

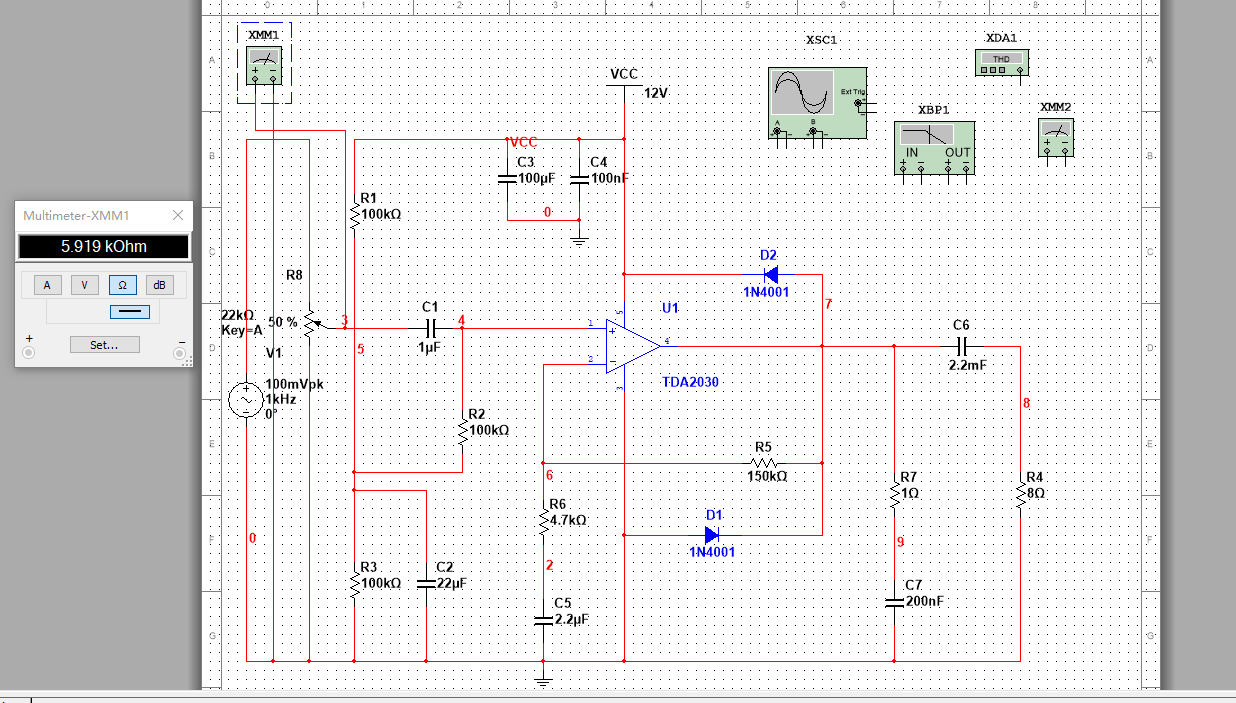

換了一種測法，阻抗到了5kΩ，但還是沒有要求的47KΩ。

換種接法

有沒有大神能告訴我輸入阻抗是怎么測的啊

ID:336016 · 發表于 2018-5-24 00:36

補充一下：其他要求其實都達到了就差輸入阻抗了

ID:330198 · 發表于 2018-5-24 10:35

你看清楚上面是47歐，到下面就變成47K歐了。

ID:337174 · 發表于 2018-5-24 11:39

第一幅圖片中測試輸入阻抗的點位是正確的，測量輸入阻抗時需要把輸入信號源斷開。

ID:336016 · 發表于 2018-5-24 12:50

zhanghyg 發表于 2018-5-24 10:35
你看清楚上面是47歐，到下面就變成47K歐了。

不好意思編輯的時候不小心把K刪掉了是47K歐

ID:336016 · 發表于 2018-5-24 13:05

frgdc 發表于 2018-5-24 11:39
第一幅圖片中測試輸入阻抗的點位是正確的，測量輸入阻抗時需要把輸入信號源斷開。

是不是把電路停止掉停止之后就直接不顯示數值了直接一個“-”

ID:337233 · 發表于 2018-5-24 13:07

第一幅圖片中測試輸入阻抗的點位是正確的，測量輸入阻抗時需要把輸入信號源斷開。

ID:336016 · 發表于 2018-5-24 13:08

frgdc 發表于 2018-5-24 11:39
第一幅圖片中測試輸入阻抗的點位是正確的，測量輸入阻抗時需要把輸入信號源斷開。

斷開電源之后就測不到了顯示“-”
