TLP521是可控制的光電藕合器件，光電耦合器廣泛作用在電腦終端機，可控硅系統設備，測量儀器，影印機，自動售票，家用電器，如風扇，加熱器等
電路之間的信號傳輸，使之前端與負載完全隔離，目的在于增加安全性，減小電路干擾，減化電路設計。
東芝 TLP521 －1，－2 和－4組成的砷化鎵紅外發光二極管耦合到光三極管。
該 TLP521 －2 提供了兩個孤立的 光耦 8引腳塑料 封裝，而 TLP521 －4 提供了 4 個孤立的光耦中 16引腳塑料
DIP 封裝
集電極-發射極電壓： 55Ｖ（最小值）
經常轉移的比例： 50 ％（最小）
隔離電壓： 2500 Vrms （最小）

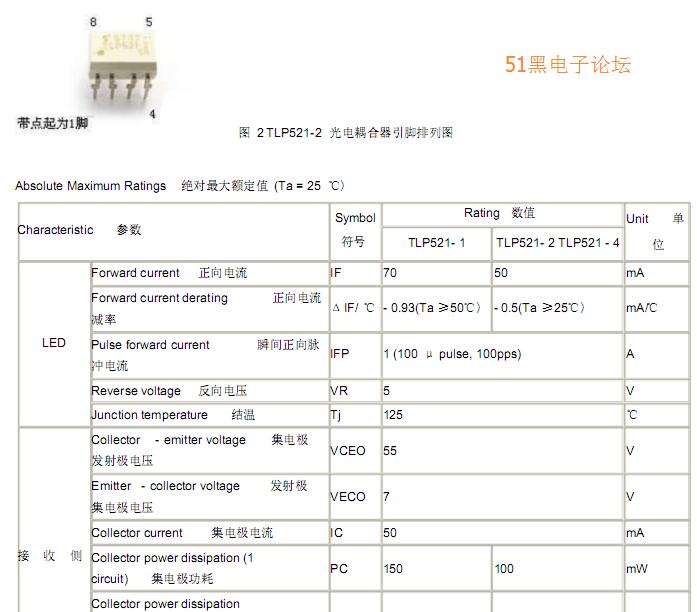

TLP521引腳圖：
完整的pdf格式文檔51黑下載地址：
TLP521中文資料.pdf
(175.96 KB, 下載次數: 76)
2018-5-23 19:54 上傳
點擊文件名下載附件
|
|
