TDC7200 是一款時間 - 數字轉換器 (TDC)，適用于水表、燃?xì)獗砗蜔崃坑?jì)等超聲波感測裝置。與 TDC1000（超聲波模擬前端）配套使用時，TDC7200 可與MSP430、電源、無線器件以及相關源代碼一起構成一套完整的德州儀器 (TI) 超聲波感測解決方案。時間數字轉換器 (TDC) 可執行秒表功能，測量 START脈沖與多達 5 個 STOP 脈沖之間的時間間隔（渡越時間，即 TOF）。這一功能使得用戶能夠靈活選擇回聲性能最佳的 STOP 脈沖。
該器件內置自校準時基，可對時間和溫度偏差進行補償。這一自校準功能使得時間數字轉換器能夠獲得皮秒級精度。因此，TDC7200 非常適用于注重高精度零流量和低流量測量的流量計應用。

TDC7200 置于自主多周期平均模式下時，可降低系統功耗，非常適合電池供電式流量計。在此模式下，主器件會進入休眠模式以實現節能，并會在測量序列完成后由 TDC 中斷喚醒。

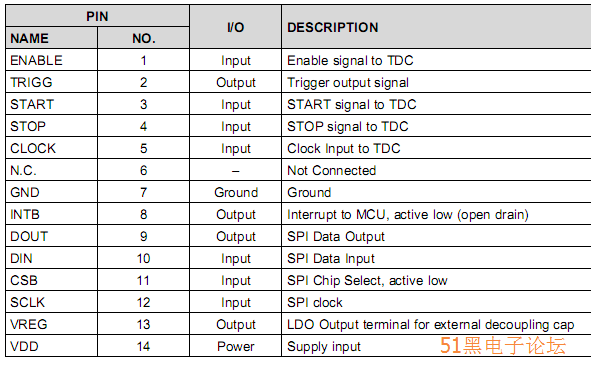

TDC7200引腳圖：

1 特性
1• 分辨率：55ps
• 標準偏差：35ps
• 測量范圍:
– 模式 1：12ns 至 500ns
– 模式 2：250ns 至 8ms
• 低功耗：0.5μA (2SPS)
• 最多支持 5 個 STOP 信號
• 自主多周期平均模式，可實現低功耗
• 電源電壓：2V 至 3.6V
• 工作溫度范圍：-40°C 至 85°C
• 用于配置和寄存器訪問的 SPI 主器件接口
2 應 應用用
• 流量計：水表、燃?xì)獗砗蜔崃坑?jì)
• 磁致伸縮位置/液位感測
• 無人機（激光雷達和聲納）的飛行時間、計量設備
和投影儀
• 熱量分配表

完整的pdf格式文檔51黑下載地址：

tdc7200.pdf (1.64 MB, 下載次數: 12)
