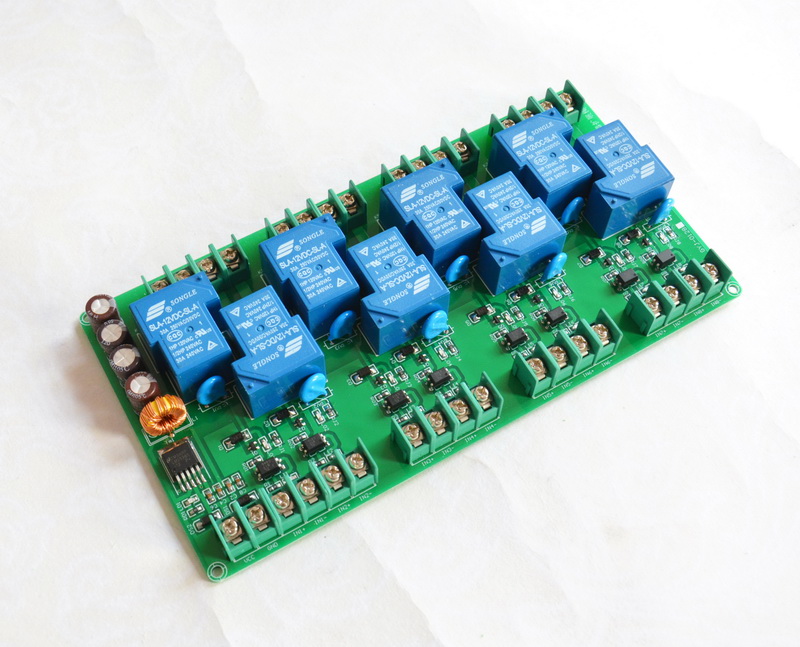

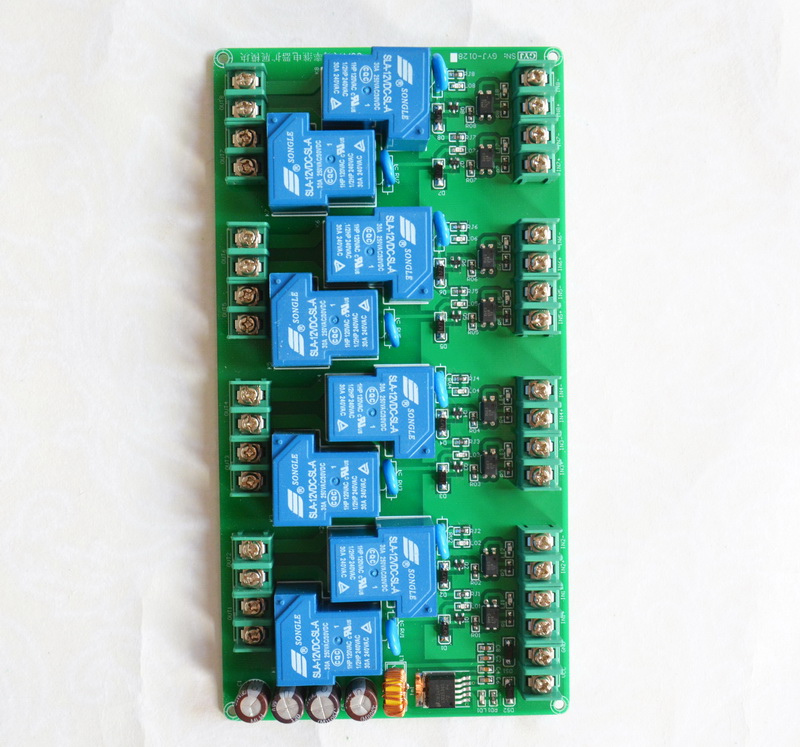

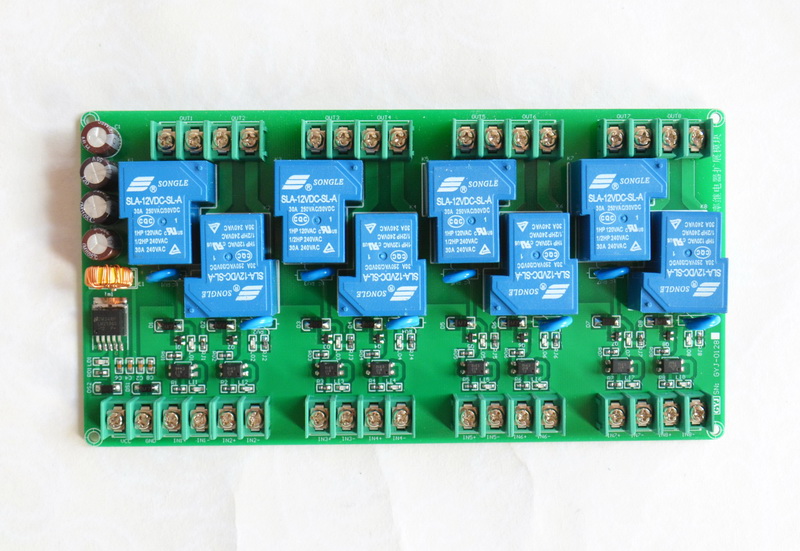

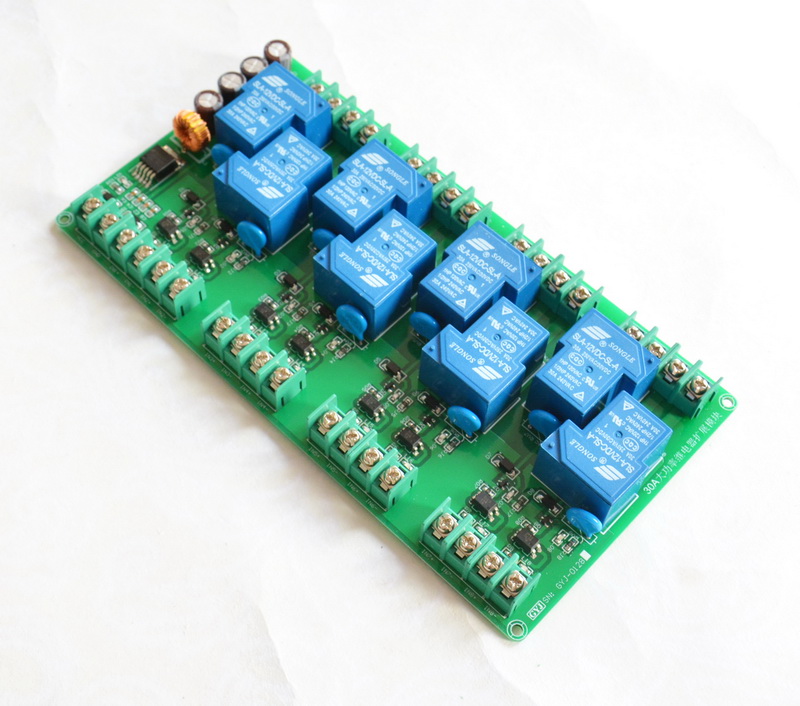

GYJ-0128_寬電壓8路大功率繼電器擴展模塊

[復制鏈接]
ID:280979 發表于 2018-5-17 21:37 | 顯示全部樓層 |閱讀模式
【簡要說明】
一、 尺寸：長200mmX寬107mmX高25mm
二、 主要芯片：繼電器 光耦 三極管
三、 供電電壓：直流12V至36V   輸入信號控制電壓3.3V至48V（不同信號電壓匹配的限流電阻不一樣，電壓越高限流電阻越大。）
四、特點：
1、八路輸入具有工作指示燈。
2、八路輸出具有工作指示燈。
3、額定切換電流30A以內
4、最大切換功率1000W
5、繼電器壽命10000000次以上。
6、電器絕緣電阻100M
7、觸電耐壓1000V
8、繼電器最大吸合時間100mS 毫秒
9、繼電器最大釋放時間150mS  毫秒
10、工作溫度-40度至 +70度
11、工作濕度 40%  ~ 80%RH
12、板子功耗小于5W



GYJ-0128_寬電壓8路大功率繼電器擴展模塊使用手冊.doc

4.63 MB, 下載次數: 9, 下載積分: 黑幣 -5

GYJ-0128_寬電壓8路大功率繼電器擴展模塊使用手冊.pdf

1.87 MB, 下載次數: 9, 下載積分: 黑幣 -5

GYJ-0128_寬電壓8路大功率繼電器擴展模塊原理圖及PCB尺寸圖.pdf

713.97 KB, 下載次數: 9, 下載積分: 黑幣 -5

真值表.doc

16 KB, 下載次數: 8, 下載積分: 黑幣 -5
