全志H3硬件設計（資料下載）

ID:288574 · 發表于 2018-3-7 10:39

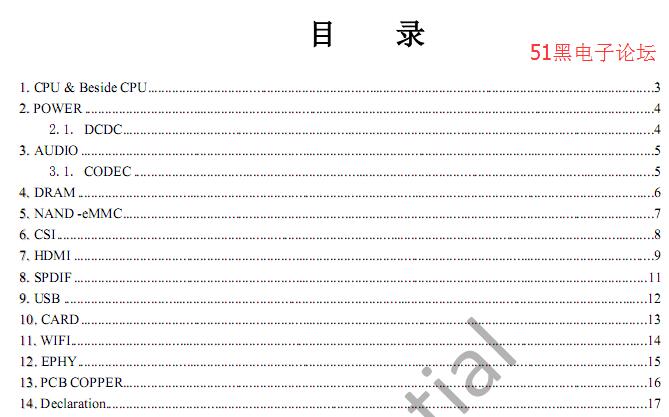

QUNZHI h3硬件設計

1. CPU & Beside CPU

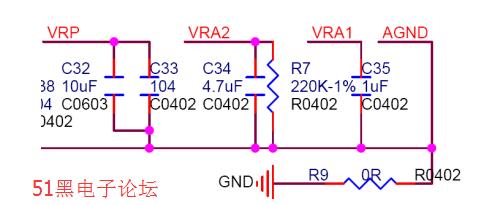

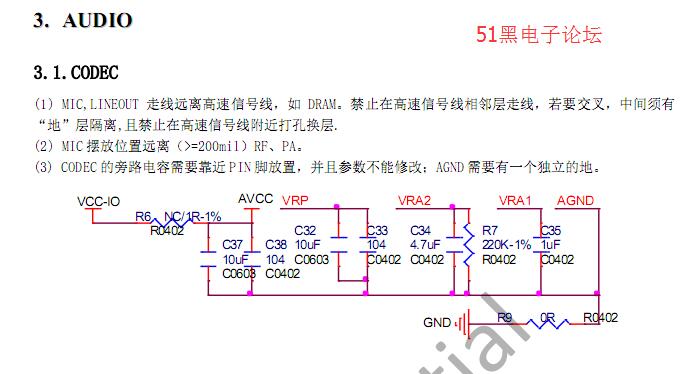

(1)VRP、VRA1、VRA2 網絡上的到地電阻、電容值不能修改。
(2) GPIO 分配請按照標案圖分配，切勿隨意調整，新增功能請與相關人員溝通。
(3) 高頻晶振的網絡X24MO 上串接電阻必須保留。
(4) CPU package 與datasheet必須保持一致。
(5) Bypass Cap 必須放置在相應pin腳的正下方。
(6) 優先走晶振，晶振電路接近IC，與主控晶振出線PIN 的距離<300mil。
(7) 主控中間接地焊盤建議用“井”字連接，以減小過孔的阻抗。

ID:138635 · 發表于 2018-6-8 10:18

很好！�。。。�

ID:379461 · 發表于 2018-7-26 15:33

果然歷割，高手�。�！

ID:379461 · 發表于 2018-7-26 15:34

果然歷割，高手�。�！

ID:399981 · 發表于 2018-9-19 14:17

謝謝，正需要這個資料

ID:339596 · 發表于 2018-9-29 09:45

PCB能發下不

ID:656035 · 發表于 2019-12-4 16:16

原理圖有沒有

ID:720358 · 發表于 2020-4-1 17:03

可以的樓主，謝謝

ID:101620 · 發表于 2020-4-5 17:55

這資料你自己又拼湊不齊，有啥用
