單片機課程設計交通燈控制器；要求（1）紅燈和綠燈相互轉換時經過黃燈，黃燈閃爍三次

ID:260871 · 發表于 2017-12-12 22:12

/**************************************************************************************
*                交通燈實驗    *
實現現象：下載程序后，按照視頻操作正確接線，呈現交通燈現象
注意事項：
***************************************************************************************/

#include "reg52.h"    //此文件中定義了單片機的一些特殊功能寄存器

typedef unsigned int u16;    //對數據類型進行聲明定義
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

//--定義使用的IO口--//
#define GPIO_DIG P0

#define GPIO_TRAFFIC P1

sbit RED10 = P1^0; //上人行道紅燈
sbit GREEN10 = P1^1; //上人行道綠燈
sbit RED11 = P1^2;
sbit YELLOW11= P1^3;
sbit GREEN11 = P1^4;

sbit RED00 = P3^0; //右人行道紅燈
sbit GREEN00 = P3^1; //右人行道綠燈
sbit RED01 = P1^5;
sbit YELLOW01= P1^6;
sbit GREEN01 = P1^7;

u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//顯示0~F的值

u8 DisplayData[8];
u8 Second;

/*******************************************************************************
* 函數 名       : delay
* 函數功能    : 延時函數，i=1時，大約延時10us
*******************************************************************************/
void delay(u16 i)
{
while(i--);
}

/*******************************************************************************
* 函數 名       : DigDisplay
* 函數功能    : 數碼管動態掃描函數，循環掃描8個數碼管顯示
*******************************************************************************/
void DigDisplay()
{
u8 i;
for(i=0;i<8;i++)
{
switch(i)    //位選，選擇點亮的數碼管，
{
case(0):
LSA=0;LSB=0;LSC=0; break;//顯示第0位
case(1):
LSA=1;LSB=0;LSC=0; break;//顯示第1位
case(2):
LSA=0;LSB=1;LSC=0; break;//顯示第2位
case(3):
LSA=1;LSB=1;LSC=0; break;//顯示第3位
case(4):
LSA=0;LSB=0;LSC=1; break;//顯示第4位
case(5):
LSA=1;LSB=0;LSC=1; break;//顯示第5位
case(6):
LSA=0;LSB=1;LSC=1; break;//顯示第6位
case(7):
LSA=1;LSB=1;LSC=1; break;//顯示第7位
}
GPIO_DIG=DisplayData[i];//發送段碼
delay(100); //間隔一段時間掃描
GPIO_DIG=0x00;//消隱
}
}

/*******************************************************************************
* 函數 名       : Timer0Init
* 函數功能    : 定時器0初始化
* 輸入       : 無
* 輸出       : 無
*******************************************************************************/
void Timer0Init()
{
TMOD|=0X01;//選擇為定時器0模式，工作方式1，僅用TR0打開啟動。

TH0=0XFC; //給定時器賦初值，定時1ms
TL0=0X18;
ET0=1;//打開定時器0中斷允許
EA=1;//打開總中斷
TR0=1;//打開定時器
}

/*******************************************************************************
* 函數 名    : main
* 函數功能    : 主函數
* 輸入    : 無
* 輸出    : 無
*******************************************************************************/
void main()
{
Second = 1;

Timer0Init();

while(1)
{
if(Second == 70)
{
Second = 1;
}

//--寶田路通行，30秒--//
if(Second < 31)
{
DisplayData[0] = 0x00;
DisplayData[1] = 0x00;
DisplayData[2] = smgduan[(30 - Second) % 100 / 10];
DisplayData[3] = smgduan[(30 - Second) %10];
DisplayData[4] = 0x00;
DisplayData[5] = 0x00;
DisplayData[6] = DisplayData[2];
DisplayData[7] = DisplayData[3];
DigDisplay();

//--寶田路通行--//

GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅
RED00 = 1;
GREEN00 = 1;

GREEN11 = 0; //寶田路綠燈亮
GREEN10 = 0; //寶田路人行道綠燈亮

RED01 = 0;    //前進路紅燈亮
RED00 = 0;    //前進路人行道紅燈亮
}

//--黃燈等待切換狀態，5秒--//
else if(Second < 36)
{
DisplayData[0] = 0x00;
DisplayData[1] = 0x00;
DisplayData[2] = smgduan[(35 - Second) % 100 / 10];
DisplayData[3] = smgduan[(35 - Second) %10];
DisplayData[4] = 0x00;
DisplayData[5] = 0x00;
DisplayData[6] = DisplayData[2];
DisplayData[7] = DisplayData[3];
DigDisplay();

//--黃燈階段--//

GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅
RED00 = 1;
GREEN00 = 1;

YELLOW11 = 0; //寶田路黃燈亮
RED10 = 0;    //寶田路人行道紅燈亮

YELLOW01 = 0; //前進路紅燈亮
RED00 = 0;    //前進路人行道紅燈亮
}

//--前進路通行--//
else if(Second < 66)
{
DisplayData[0] = 0x00;
DisplayData[1] = 0x00;
DisplayData[2] = smgduan[(65 - Second) % 100 / 10];
DisplayData[3] = smgduan[(65 - Second) %10];
DisplayData[4] = 0x00;
DisplayData[5] = 0x00;
DisplayData[6] = DisplayData[2];
DisplayData[7] = DisplayData[3];
DigDisplay();

//--黃燈階段--//

GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅
RED00 = 1;
GREEN00 = 1;

RED11 = 0;    //寶田路紅燈亮
RED10 = 0;    //寶田路人行道紅燈亮

GREEN01 = 0;    //前進路綠燈亮
GREEN00 = 0;    //前進路人行道綠燈亮
}

//--黃燈等待切換狀態，5秒--//
else
{
DisplayData[0] = 0x00;
DisplayData[1] = 0x00;
DisplayData[2] = smgduan[(70 - Second) % 100 / 10];
DisplayData[3] = smgduan[(70 - Second) %10];
DisplayData[4] = 0x00;
DisplayData[5] = 0x00;
DisplayData[6] = DisplayData[2];
DisplayData[7] = DisplayData[3];
DigDisplay();

//--黃燈階段--//

GPIO_TRAFFIC = 0xFF;  //將所有的燈熄滅
RED00 = 1;
GREEN00 = 1;

YELLOW11 = 0; //寶田路黃燈亮
RED10 = 0;    //寶田路人行道紅燈亮

YELLOW01 = 0; //前進路紅燈亮
RED00 = 0;    //前進路人行道紅燈亮
}
}
}

/*******************************************************************************
* 函數 名       : void Timer0() interrupt 1
* 函數功能    : 定時器0中斷函數
* 輸入       : 無
* 輸出       : 無
*******************************************************************************/
void Timer0() interrupt 1
{
static u16 i;
TH0=0XFC; //給定時器賦初值，定時1ms
TL0=0X18;
i++;
if(i==1000)
{
i=0;
Second ++;
}
}

ID:111634 · 發表于 2017-12-14 21:00

本帖最后由 zl2168 于 2017-12-14 21:01 編輯

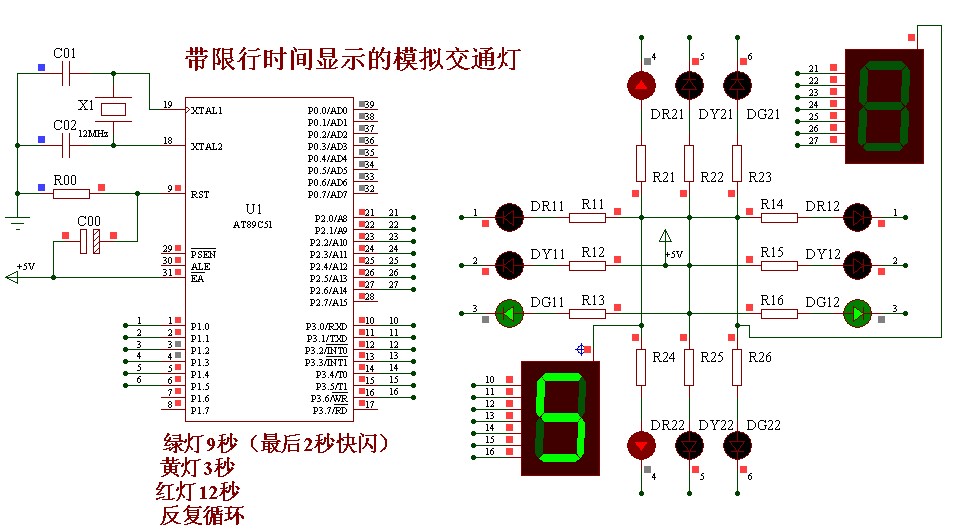

實例30 帶限行時間顯示的模擬交通燈

先Proteus仿真一下，確認有效。

實例30 帶限行時間顯示模擬交通燈.rar (40.64 KB, 下載次數: 75)

縮短亮燈時間，是為了仿真演示，便于觀看，否則，你等得不耐煩了，實際應用時，可可修改延長。

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

仿真電路和Hex文件能在清華出版社網站免費下載，程序源代碼只能到書上看了。到圖書館借，或到新華書店翻閱，或到網上書店打折購買。

ID:261705 · 發表于 2017-12-14 21:01

不知道

ID:543294 · 發表于 2019-5-20 22:12

這要求是不是還沒完整
