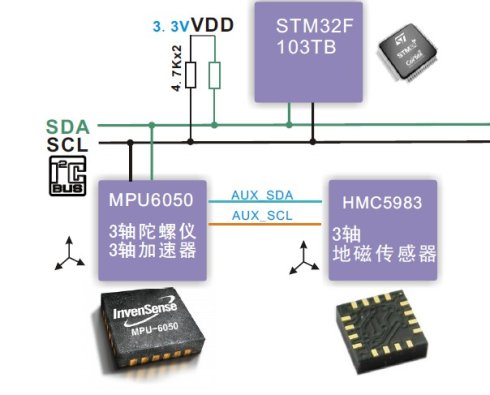

MPU6050通過I2C接口連接到主控制器，我這里就是單片機，用的是STM32F103，在初始化階段，要設置MPU6050的測量感度和裁量頻率等等，如果要連接HMC5983，還得開通AUXI2C。
這樣之后，HMC5983的連接就有了兩種方式：
1）將MPU6050的AUX接口設置成直連式，單片機可以通過I2C直接訪問它；
2）開啟MPU6050的AUX接口為主控制器，通過AUXI2C接口MPU6050負責采集。

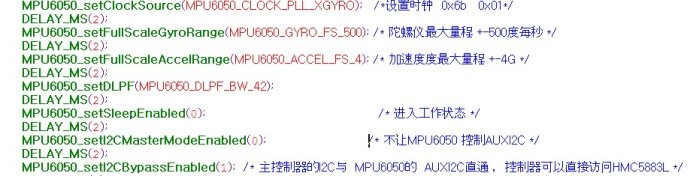

例如：我們將HMC5983的I2C接口連接到MPU6050的AUXI2C接口后，將MPU6050的AUXI2C設置成直連式，單片機可以直接通過I2C接口訪問HMC5983
