在學習板上正常運行，目前只能簡單的檢測溫度。 溫度變化速度有點慢，需要再調試。數碼管顯示還有點鬼影，暫時沒想出來怎么去消鬼影。 沒有添加溫度上下限報警程序，沒有添加按鍵可調溫度程序，暫時不能顯示小數部分。 以后還得繼續努力把功能添加進去。

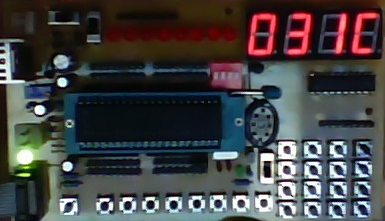

  測得室溫為31度

#include <reg51.h>

/************共陽LED段碼表*****************/
unsigned char code tab[ ]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6};

/************端口定義*************/
sbit DQ=P3^6; //數據傳輸線接單片機的相應的引腳

   sbit wx1=P1^0;
      sbit wx2=P1^1;
          sbit wx3=P1^2;
              sbit wx4=P1^3;

/****************定義全局變量*******************/
          unsigned char tempL=0; //臨時變量低位
          unsigned char tempH=0; //臨時變量高位

     float temperature; //溫度值


/****************************************

函數功能:延時子程序
入口參數:k
出口參數:
*************************************************/

void delay(unsigned int k)
 {
   unsigned int n;
         n=0;
       while(n < k)
        {
             n++;
         }
     return;
   }


/**********************************************
函數功能:數碼管掃描延時子程序
入口參數:
出口參數:
**************************************************/
/*
void delay1(void)
  {
    int k;
    for(k=0;k<400;k++);
  }
*/

void delay1(unsigned int m)
  {
     unsigned int i,j;
     for(i=m;i>0;i--)
  for(j=110;j>0;j--);
   }

/*******************************************
函數功能:數碼管顯示子程序
入口參數:k
出口參數:
***********************************************/

void display(int k)
  {

   wx1=1;
     P2=tab[k/100];
       delay1(3);
         P1=0x00;

   wx2=1;
     P2=tab[k%100/10];
       delay1(3);
         P1=0x00;

   wx3=1;
     P2=tab[k%10];
       delay1(3);
         P1=0x00;

   wx4=1;
     P2=tab[12];
       delay1(3);
         P1=0x00;
}


/**************************************************

函數功能:DS18B20初始化子程序
入口參數:
出口參數:

***************************************************/

Init_DS18B20(void)
  {
    unsigned char x=0;
       DQ=1; //DQ先置高
         delay(8); //延時
       DQ=0; //發送復位脈沖
         delay(85); //延時（>480ms)
       DQ=1; //拉高數據線
         delay(14); //等待（15~60ms)
  }


/*********************************************
函數功能:向DS18B20讀一字節數據
入口參數:
出口參數:dat
***********************************************/

ReadOneChar(void)
  {
    unsigned char i=0;
    unsigned char dat=0;
       for (i=8;i>0;i--)
     {
       DQ=1;
         delay(1);
       DQ=0;
         dat>>=1;
       DQ=1;
         if(DQ)
           dat|=0x80;
             delay(4);
       }
    return(dat);
   }


/*********************************************
函數功能:向DS18B20寫一字節數據
入口參數:dat
出口參數:
***********************************************/

WriteOneChar(unsigned char dat)
   {
      unsigned char i=0;
         for(i=8;i>0;i--)
        {
            DQ=0;
             DQ=dat&0x01;
               delay(5);
            DQ=1;
              dat>>=1;
         }
          delay(4);
    }


/**********************************************
函數功能:向DS18B20讀溫度值
入口參數:
出口參數:temperature
************************************************/

ReadTemperature(void)
   {
     Init_DS18B20(); //初始化
        WriteOneChar(0xcc); //跳過讀序列號的操作
        WriteOneChar(0x44); //啟動溫度轉換
           delay(125); //轉換需要一點時間，延時
     Init_DS18B20(); //初始化
        WriteOneChar(0xcc); //跳過讀序列號的操作
        WriteOneChar(0xbe); //讀溫度寄存器（頭兩個值分別為溫度的低位和高位）
            tempL=ReadOneChar(); //讀出溫度的低位LSB
            tempH=ReadOneChar(); //讀出溫度的高位MSB

//溫度轉換，把高低位做相應的運算轉化為實際溫度

      temperature=((tempH*256)+tempL)*0.0625;
          delay(200);
            return(temperature);
      }


/*************************************************
函數功能:主程序
入口參數:
出口參數:
***************************************************/

void main()
  {
       float i;
    while(1)
    {
      i=ReadTemperature();
         display(i);
     }
  }
