學習C#一周，做了小工具一個原理圖引腳放置工具

作者:佚名   來源:本站原創   點擊數:…  更新時間：2013年06月17日   【字體：大 中 小】

   學習是讓我們了解更多我們未知的東西，然后用這些東西更好的幫助我們學習和工作，為什么我會歸結在嵌入式里面呢？因為我學C#本意是為了做wince 的APP 開發，然后順便做了一個工具，給大家分享。

          首先說下神器的功能：是導入excel后，把DXP放置在倒數第二層，神器在第一層，然后點擊放置，就坐等電腦放置了。
學習C# 是一個機緣巧合，由于公司需要用平板電腦開發界面程序，本人只會一點C語言，因此四處尋找一本C#的書，開始了C#學習之旅。
首先是邊看書，邊在電腦上面演示他的例子，書非常的厚，適合我們這種現學現用的，哈哈。書的光盤如下


在經過3天時間后，我從從沒接觸過C#到了做出了一個wince
的界面操作軟件，回想下其實很簡單的。我用的是VS2008，做好了wince 的界面軟件后，我又在想是不是我要用這個軟件做一些我們用的一些工具，來幫助我干一些事呢？也不枉費我浪費近一周的時間來學習撒，哈哈。有了這個想法，我就很快地行動了，首先讓我們見識下我的神器軟件------Dxp_sch_Tools,看到名字就知道了，是幫我們畫SCHlib 的工具，里面的各個按鍵可以指定坐標，方便我們進行不同分辨率，不同軟件版本的兼容，但是有些繁瑣，請大家見諒，

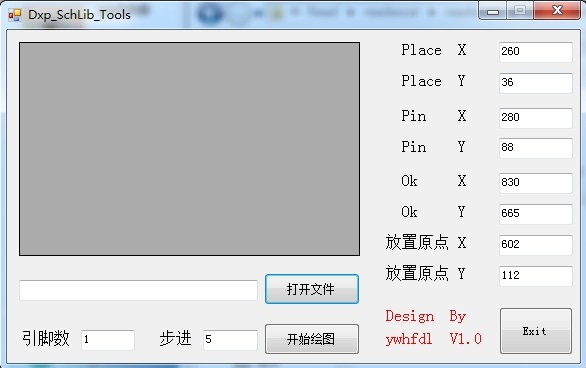

讓我們上神器的照片。
基本操作流程如下：

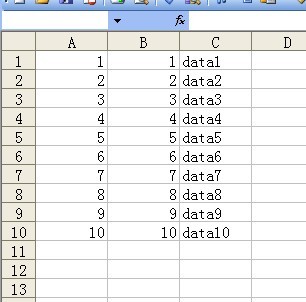

（1）       首先建立一個excel 文件，然后在excel 的第一列是用來我們放置1----XX
的序號，我們手工設置的，方便我們統計引腳數目，因為我們在做BGA 的時候，他的引腳不是1,2,3，因此我們專門用第一列來放置我們的統計數據，當然我們也可以不放，只要你知道就好。
（2）       下面一步，就是拷貝我們PDF里面的引腳和編號，到excel 中，其中引腳序號放在第2列，引腳名稱放在第三列

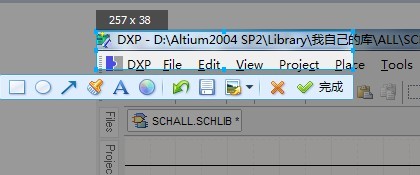

（3）用神器導入excel ，然后設置好我們需要放置的引腳數目，放置的引腳之間的步進，這個步進是像素點的步進。就是2個引腳之間的像素點步進我們可以用截圖工具獲取。如果你不知道怎么獲取或者不知道具體像素，你可以設置成20,40這些數據，設置的就比較大，然后看他們放置的情況進行縮放



（4）設置右邊各個菜單的像素點，這些像素點都是以屏幕的左上角為參考原點得到的，如下圖示例設置右邊各個菜單的像素點，這些像素點都是以屏幕的左上角為參考原點得到的，如下圖示例
（5） 然后點擊開始繪圖，就開始放置引腳了，放置好引腳后我們還需要調整一下引腳讓他變得更漂亮，然后我們的lib就繪制完成



總結：神器總的制作時間其實就只有3天，它的功能其實就是幫我們放置引腳，因為當我們面臨幾百、幾千個引腳的時候，一個一個的手工放置，是不是難免出錯呢？那么我們拷貝官方的pdf 引腳序列，然后讓神器幫我們完成，那么是不是又快準確率又高呢？
由于博客傳不了工程，有需要工程的，可以單獨Q 我。
上傳源碼文件如下：
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Windows.Forms;

using System.Data.OleDb;
using Microsoft.Office.Interop.Excel;
using System.IO;
using System.Runtime.InteropServices;
using System.Timers;
using System.Diagnostics;

namespace readexcel
{
    public partial class Form1 : Form
    {
        [DllImport("User32")]
        public extern static void mouse_event(int dwFlags, int dx, int dy, int dwData, IntPtr dwExtraInfo);

        [DllImport("user32.dll")]
        static extern bool SetCursorPos(int X, int Y);

        [System.Runtime.InteropServices.DllImport("user32")]
        private static extern int mouse_event(int dwFlags, int dx, int dy, int cButtons, int dwExtraInfo);


        const int MOUSEEVENTF_MOVE = 0x0001; //移動鼠標
        const int MOUSEEVENTF_LEFTDOWN = 0x0002;// 模擬鼠標左鍵按下
        const int MOUSEEVENTF_LEFTUP = 0x0004; //模擬鼠標左鍵抬起
        const int MOUSEEVENTF_RIGHTDOWN = 0x0008; //模擬鼠標右鍵按下
        const int MOUSEEVENTF_RIGHTUP = 0x0010; //模擬鼠標右鍵抬起
        const int MOUSEEVENTF_MIDDLEDOWN = 0x0020; //模擬鼠標中鍵按下
        const int MOUSEEVENTF_MIDDLEUP = 0x0040; //模擬鼠標中鍵抬起
        const int MOUSEEVENTF_ABSOLUTE = 0x8000; //標示是否采用絕對坐標

        public Form1()
        {
            InitializeComponent();
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            button1.Text = "打開文件";
            button2.Text = "開始繪圖";
            button3.Text = "Exit";

            textBox1.Text = "";// 清空顯示
            textBox2.Text = "1";

            textBox3.Text = "260";// 初始化坐標點
            textBox4.Text = "36";

            textBox5.Text = "280";
            textBox6.Text = "88";

            textBox7.Text = "830";
            textBox8.Text = "665";

            textBox10.Text = "602";
            textBox11.Text = "112";

            textBox9.Text = "5";
        }

// 讀取文件以及調用填充
        private void button1_Click(object sender, EventArgs e)
        {
            openFileDialog1.AddExtension = true;//設置是否自動在文件中添加擴展名
            openFileDialog1.CheckFileExists = true;//檢查文件
            openFileDialog1.Filter = "Excel文件(.xls)|*.xls";
            openFileDialog1.FileName = "";// 清空默認名

            if (openFileDialog1.ShowDialog() == DialogResult.OK)
            {
               textBox1.Text = openFileDialog1.FileName;
                dgExcel.DataSource = GetExcelData("openFileDialog1.FileName ");

            }

        }
// 讀取excel 填充gridview
        private System.Data.DataTable GetExcelData(string path)
        {
            // string strCon = "Provider=Microsoft.Jet.OLEDB.4.0;Data Source={0};Extended Properties='Excel 8.0;HDR=NO;IMEX=1';";
            string strCon = string.Format("Provider=Microsoft.Jet.OLEDB.4.0;Data Source={0};Extended Properties='Excel 8.0;HDR=NO;IMEX=1';", openFileDialog1.FileName);

            OleDbConnection conn = new OleDbConnection(strCon);
            string strCom = "select * from [sheet1$]";
            OleDbDataAdapter oda = new OleDbDataAdapter(strCom, strCon);

            System.Data.DataTable dt = new System.Data.DataTable();
            try
            {
                oda.Fill(dt);
            }
            catch (Exception e)
            {
                MessageBox.Show(e.Message);

            }
            return dt;
        }
// 放置引腳助程序
        System.Timers.Timer myTimer;
        string aa, bb;
        int x,pin_numb;
        int place_x,place_y,pin_x,pin_y,ok_x,ok_y;
        int step, origin_x, origin_y;
        private void button2_Click(object sender, EventArgs e)
        {
            pin_numb = Convert.ToInt32(textBox2.Text);
            place_x = Convert.ToInt32(textBox3.Text);
            place_y = Convert.ToInt32(textBox4.Text);
            pin_x = Convert.ToInt32(textBox5.Text);
            pin_y = Convert.ToInt32(textBox6.Text);
            ok_x = Convert.ToInt32(textBox7.Text);
            ok_y = Convert.ToInt32(textBox8.Text);
            step = Convert.ToInt32(textBox9.Text);
            origin_x = Convert.ToInt32(textBox10.Text);
            origin_y = Convert.ToInt32(textBox11.Text);

            SetCursorPos(260, 36);//Place工具位置坐標
            mouse_event(MOUSEEVENTF_LEFTDOWN | MOUSEEVENTF_LEFTUP, 0, 0, 0, 0);
            System.Threading.Thread.Sleep(100);

            SetCursorPos(280, 88);// Pin位置坐標
            mouse_event(MOUSEEVENTF_LEFTDOWN | MOUSEEVENTF_LEFTUP, 0, 0, 0, 0);
            System.Threading.Thread.Sleep(100);

            for (x = 0; x < pin_numb; x++)
            {

                SendKeys.Send("{TAB}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();
                SendKeys.Send("{BKSP}");//  多刪除幾次以保萬一
                 System.Threading.Thread.Sleep(100);
                SendKeys.Flush();
                SendKeys.Send("{BKSP}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();
                SendKeys.Send("{BKSP}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();

                aa = dgExcel.Rows[x].Cells[2].EditedFormattedValue.ToString();
                SendKeys.Send( aa );
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();

                SendKeys.Send("{TAB}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();
                SendKeys.Send("{BKSP}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();
                SendKeys.Send("{BKSP}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();
                SendKeys.Send("{BKSP}");
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();

                bb = dgExcel.Rows[x].Cells[1].EditedFormattedValue.ToString();
                SendKeys.Send( bb );
                System.Threading.Thread.Sleep(100);
                SendKeys.Flush();

                SetCursorPos(ok_x, ok_y);// OK 坐標
                mouse_event(MOUSEEVENTF_LEFTDOWN | MOUSEEVENTF_LEFTUP, 0, 0, 0, 0);
                System.Threading.Thread.Sleep(1000);

                SetCursorPos(origin_x, origin_y);// 放置引腳位置坐標
                mouse_event(MOUSEEVENTF_LEFTDOWN | MOUSEEVENTF_LEFTUP, 0, 0, 0, 0);
                System.Threading.Thread.Sleep(100);
                origin_y = origin_y + step;

            }
        }

        private void button3_Click(object sender, EventArgs e)
        {
            this.Close();
        }
    }
}
