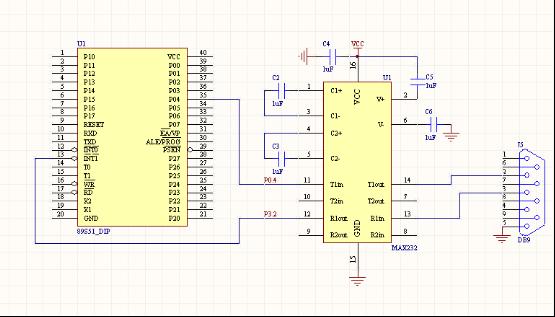

論壇新老朋友們。祝大家新年快樂。在新的一年開始的時候，給大家一點小小的玩意。工程師經常碰到需要多個串口通信的時候，而低端單片機大多只有一個串行口，甚至沒有串口。這時候無論是選擇高端芯片，還是更改系統設計都是比較麻煩的事。我把以前搞的用普通I/O口模擬串行口通訊的程序拿出來，供大家參考，希望各位兄弟輕點拍磚�；驹恚何覀兡M的是串行口方式1.就是最普通的方式。一個起始位、8個數據位、一個停止位。模擬串行口最關鍵的就是要計算出每個位的時間。以波特率9600為例，每秒發9600個位，每個位就是1/9600秒，約104個微秒。我們需要做一個精確的延時，延時時間+對IO口置位的時間=104微秒。起始位是低狀態，再延時一個位的時間。停止位是高狀態，也是一個位的時間。數據位是8個位，發送時低位先發出去，接收時先接低位。了解這些以后，做個IO模擬串口的程序，就是很容易的事。我們開始。先上簡單原理圖：就一個MAX232芯片，沒什么好說的，一看就明白。使用單片機普通I/O口，232數據輸入端使用51單片機P3.2口（外部中斷1口，接到普通口上也可以，模擬中斷方式的串行口會有用。呵呵）。數據輸出為P0.4（隨便哪個口都行）。
下面這個程序，您只需吧P0.4 和P3.2 當成串口直接使用即可，經過測試完全沒有問題.
2、底層函數代碼如下：
sbit TXD1 = P0^4; //定義模擬輸出腳
sbit RXD1 = P3^2; //定義模擬輸入腳
bdata unsigned char SBUF1; //定義一個位操作變量
sbit SBUF1_bit0 = SBUF1^0;
sbit SBUF1_bit1 = SBUF1^1;
sbit SBUF1_bit2 = SBUF1^2;
sbit SBUF1_bit3 = SBUF1^3;
sbit SBUF1_bit4 = SBUF1^4;
sbit SBUF1_bit5 = SBUF1^5;
sbit SBUF1_bit6 = SBUF1^6;
sbit SBUF1_bit7 = SBUF1^7;
void delay_bps() {unsigned char i; for (i = 0; i < 29; i++); _nop_();_nop_();} //波特率9600 模擬一個9600波特率
unsigned char getchar2() //模擬接收一個字節數據
{
while (RXD1);
_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
delay_bps();
SBUF1_bit0 = RXD1; //0
delay_bps();
SBUF1_bit1 = RXD1; //1
delay_bps();
SBUF1_bit2 = RXD1; //2
delay_bps();
SBUF1_bit3 = RXD1; //3
delay_bps();
SBUF1_bit4 = RXD1; //4
delay_bps();
SBUF1_bit5 = RXD1; //5
delay_bps();
SBUF1_bit6 = RXD1; //6
delay_bps();
SBUF1_bit7 = RXD1; //7
delay_bps();
return(SBUF1) ; //返回讀取的數據
}
void putchar2(unsigned char input) //模擬發送一個字節數據
{
SBUF1 = input;
TXD1 = 0; //起始位
delay_bps();
TXD1 = SBUF1_bit0; //0
delay_bps();
TXD1 = SBUF1_bit1; //1
delay_bps();
TXD1 = SBUF1_bit2; //2
delay_bps();
TXD1 = SBUF1_bit3; //3
delay_bps();
TXD1 = SBUF1_bit4; //4
delay_bps();
TXD1 = SBUF1_bit5; //5
delay_bps();
TXD1 = SBUF1_bit6; //6
delay_bps();
TXD1 = SBUF1_bit7; //7
delay_bps();
TXD1 = 1; //停止位
delay_bps();
}

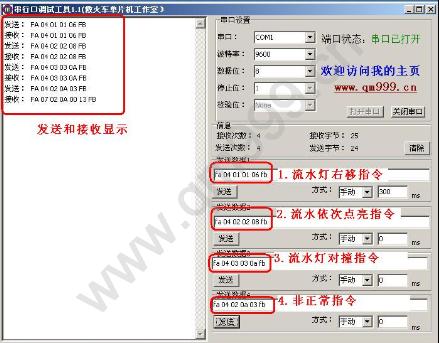

3、實現串行通訊。在主程序文件中直接調用上面的getchar2()和putchar2()函數，配合電腦的串行口，即可實現串行通訊功能
4、請參考完整程序文件，不過此串行通訊為程序查詢方式，如果程序中有中斷程序，很可能會造成接收數據丟失。在一會繼續發一個帖子，把利用中斷方式串行通訊程序也發來給大家看看。注意問題：1、波特率是可以有誤差，但每個位的誤差，不能大于3%2、中斷可能會改變延時的時間。如果你的中斷里的程序較長，應該在模擬串口接收和發送時禁止中斷。3、接收時要延時1.5個的位時間（一個起始位+半個數據位）。使數據位的采樣點盡量放在數據位的中間。
完整程序工程源代碼：點擊下載
主程序：
#include <reg51.h>
#include "delay.h"
#include "sub4094.c"
#include <intrins.h>
sbit spk = P2^5; //定義蜂鳴器使用的I/O口P2.5
sbit LED = P2^7;
#include "subuart2.c"
void main (void)
{
unsigned char first,zjgs,order,zhen_xh,jym,end; //定義起始字、字節個數、命令碼、幀序號、校驗碼、結束字
unsigned char i; //定義1個隨機變量
unsigned char sum; //定義單片機計算用的校驗碼
unsigned char LED_contrl; //指示燈控制字
unsigned contrl_1,contrl_2; //移位變量
//unsigned int delay_counter;
P5=0xEF; //使能流水燈，屏蔽數碼管
P4=0x00; //流水燈全部點亮
update4094(); //刷新流水燈狀態
delay_ms(300);
P4=0xFF; //流水燈全部熄滅
update4094(); //刷新流水燈狀態
while(1)
{
first=getchar2(); //讀取6個數據進行處理。
zjgs=getchar2();
order=getchar2();
zhen_xh=getchar2();
jym=getchar2();
end=getchar2();
if(0xfa != first) goto end;
sum=zjgs+order+zhen_xh;
if(sum != jym)
{
putchar2(0xfa); //起始字
putchar2(0x07); //字節個數
sum=0x07;
putchar2(order); //接收到的命令碼
sum+=order;
putchar2(zhen_xh); //接收到的幀序號
putchar2(0x00); //命令校驗錯誤標志位
sum+=zhen_xh;
putchar2(sum); //校驗碼
putchar2(0xfb);
//蜂鳴器發出報警聲音，指示燈閃爍
for(i=0;i<8;i++)
{
LED=~LED; //取反指示燈
spk=~spk; //取反蜂鳴器
delay_ms(200);
}
goto end;
}
if(0xfb != end) goto end;
switch(order)
{
case 1: //將收到的命令返回給串行口
LED=0;
putchar2(first); //起始字
putchar2(zjgs); //字節個數
putchar2(order); //命令碼
putchar2(zhen_xh); //幀序號
putchar2(jym); //校驗碼
putchar2(end); //結束字
delay_ms(50);
LED=1;
//流水燈效果 循環右移
P4=0xff; //熄滅所有指示燈
update4094();
LED_contrl=0x01; //初始化指示燈控制字節
delay_ms(50); //延時300MS
for(i=0;i<8;i++)
{
P4=~LED_contrl; //點亮控制字節相應指示燈
update4094();
delay_ms(50);
LED_contrl<<=1;
}
P4=0xff; //熄滅所有指示燈
update4094();
break;
case 2: //將收到的命令返回給串行口
putchar2(first); //起始字
putchar2(zjgs); //字節個數
putchar2(order); //命令碼
putchar2(zhen_xh); //幀序號
putchar2(jym); //校驗碼
putchar2(end); //結束字
//流水燈效果 從左到右逐個點亮
P4=0xff; //熄滅所有指示燈
update4094();
LED_contrl=0xff; //初始化指示燈控制字節
delay_ms(50);
for(i=0;i<8;i++)
{
LED_contrl<<=1;
P4=LED_contrl;
update4094();
delay_ms(50);
}
break;
case 3: //將收到的命令返回給串行口
putchar2(first); //起始字
putchar2(zjgs); //字節個數
putchar2(order); //命令碼
putchar2(zhen_xh); //幀序號
putchar2(jym); //校驗碼
putchar2(end); //結束字
//流水燈效果 循環對撞
P4=0xff; //熄滅所有指示燈
update4094();
contrl_1=0x02; //初始化移位變量1
contrl_2=0x80; //初始化移位變量2
delay_ms(50);
for(i=0;i<8;i++)
{
LED_contrl=contrl_1|contrl_2;
P4=~LED_contrl; //點亮控制字節相應指示燈
update4094();
delay_ms(50);
contrl_1<<=1; //移位變量1左移1位
contrl_2>>=1; //移位變量2右移1位
}
P4=0xff; //熄滅所有指示燈
update4094();
break;
default:break;
}
end:;
}
}
