得意忘形 發表于 2025-12-1 19:22
輸入多少伏呀。這種方案很多呀，DC-DC升壓/降壓  開關電源 都可以呀

人家要的是高精度基準，不是電源。

練習兩坤半 發表于 2025-11-27 09:11
我在此之前看到了德州的tl783。

對的，非常好用

練習兩坤半 發表于 2025-11-27 22:06
沒有啊，gnd就是接的out啊。剛剛那個圖片論壇給壓縮了，你看看這個會不會清晰一些？

樓主想用堆疊低壓精密電壓源的方式獲得高壓電壓源的思路具有開創性，能不能達到預期目的需要驗證。但電路圖肯定畫錯了。各堆疊單元要滿足的條件：V IN = (V OUT + 0.2V) to 18V，前級的輸出端接后級的GND端。每一級輸出端要對系統地接負載電阻以防止后級的GND電流對前級OUT倒灌。如果實踐證明此方法可行還可以采用REF5010以減少級數。

輸入多少伏呀。這種方案很多呀，DC-DC升壓/降壓  開關電源 都可以呀

輸入多少伏呀！

發表于 2025-11-27 22:06
沒有啊，gnd就是接的out啊。剛剛那個圖片論壇給壓縮了，你看看這個會不會清晰一些？

你居然把Vout接到自己的Vin上，這也太離譜了。你先把REF5025的工作原理弄清楚。

老愚童63 發表于 2025-11-27 15:41
你回去學習一下歐姆定律再來教訓別人吧！只有恒流二極管的恒流穩定度能夠滿足要求，電阻的穩定性應該不成 ...

是騾子是馬拉出來溜溜，不要知道幾個名詞就賣弄，畫出能用的圖我就服你。

發表于 2025-11-27 09:10
穩定小數點后3位就行，要穩壓電流很小。0.2就ok

從你描述“穩壓電流很小，0.2就 ok”看，如果實際負載只是校準表頭、采樣電路，電流可能遠小于 0.2A，這樣就可以：

- 把目標改成100V/10 mA 或 100V/20 mA的精密源，功耗降到 1–2W 以內，大幅降低散熱和成本。
- 或者做一個10V 超精密基準 + 高精度數字萬用表/校準儀表，繪制線性關系，而不是直接出 100V。

說的很少，圖也很模糊，我理解的有問題？沒明白基準電壓為什非的要那么高啊？做100V的電源就要100V的基準？量天津到上海的距離，難道要制造那長的卷尺？

發表于 2025-11-27 10:57
用LM317做二級穩壓不知能不能達到要求，關鍵是電路簡單。見下圖

我試了一下，跳的比較厲害。

老愚童63 發表于 2025-11-27 19:56
找到一款低溫漂恒流二極管資料，不過耐壓略低一些。應該有滿足要求的型號

真能找到你倒是說啊！光說不練假把式。

找到一款低溫漂恒流二極管資料，不過耐壓略低一些。應該有滿足要求的型號

發表于 2025-11-27 10:57
用LM317做二級穩壓不知能不能達到要求，關鍵是電路簡單。見下圖

。請問這幾個電容的uf應該是選擇多少？

老愚童63 發表于 2025-11-27 15:48
如果要增加穩定性，可以先進行簡單穩壓將恒流二極管限定在一定的電壓（110V左右），這樣縮小了恒流二極管承 ...

連恒流二極管的型號都說不出來，聽了個名字就賣弄你根本就不懂的概念？

老愚童63 發表于 2025-11-27 15:44
用恒流二極管+電阻的方法是成本最低的！高壓恒壓源比較難得，但寬范圍電壓承受能力的恒流二極管很容易獲得 ...

連恒流二極管型號都說不出來，還在這里%什么？

練習兩坤半 發表于 2025-11-27 09:10

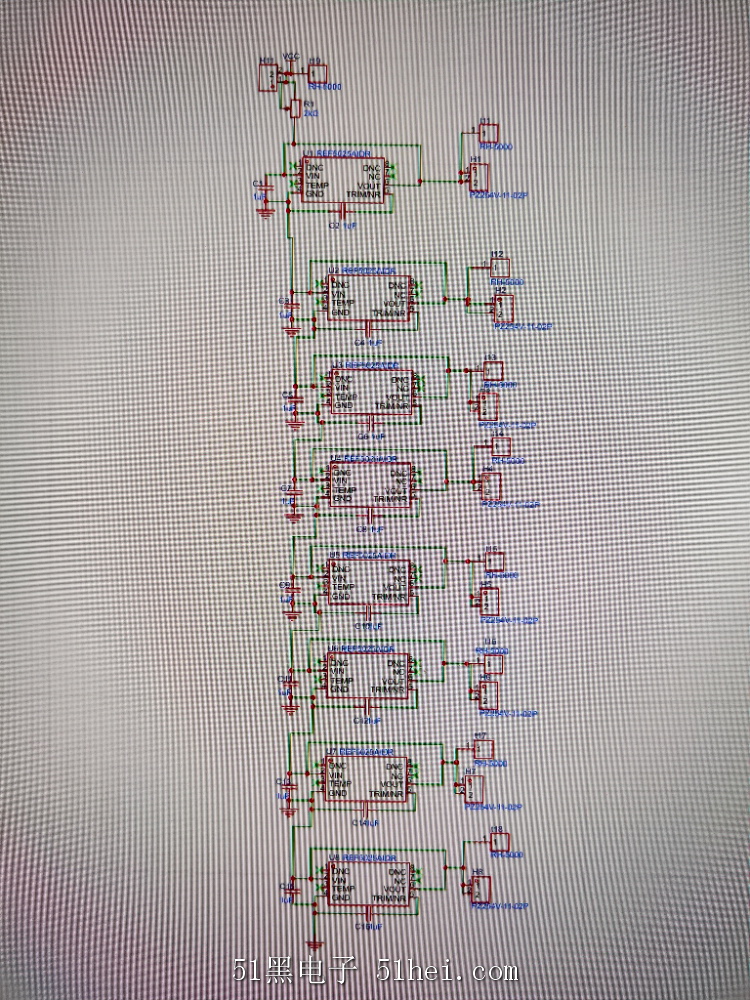

這是原理圖，就是串接的。

你這電路根本就做不出高壓基準源，U1的GND必須接U2的Vout才有疊加2.5V的功能，這破電路能好使就奇怪了。

ZWSXZHONG 發表于 2025-11-27 10:57
用LM317做二級穩壓不知能不能達到要求，關鍵是電路簡單。見下圖

樓主做的是基準電壓，你這從精度上電路就是個笑話。更何況317耐壓不到40V，兩個317都被擊穿，真是莫名其妙。

老愚童63 發表于 2025-11-27 15:41
你回去學習一下歐姆定律再來教訓別人吧！只有恒流二極管的恒流穩定度能夠滿足要求，電阻的穩定性應該不成 ...

人家是8ppm的，恒流管什么水平？連樓主基本要求都看不懂就別回我的帖子了，自重吧！

如果要增加穩定性，可以先進行簡單穩壓將恒流二極管限定在一定的電壓（110V左右），這樣縮小了恒流二極管承受電壓的動態范圍。當然能不能滿足樓主的要求還是需要樓主自己考慮

用恒流二極管+電阻的方法是成本最低的！高壓恒壓源比較難得，但寬范圍電壓承受能力的恒流二極管很容易獲得！而穩定的電阻也比較容易獲得

rundstedt 發表于 2025-11-27 09:37
電流源本質上是電壓源加采樣電阻，你又加電阻，不相干的元件越多精度越差，沒做過精密基準的不要置喙。

你回去學習一下歐姆定律再來教訓別人吧！只有恒流二極管的恒流穩定度能夠滿足要求，電阻的穩定性應該不成問題！穩定的電流在穩定的電阻上不能獲得穩定的電壓？

rundstedt 發表于 2025-11-27 09:37
電流源本質上是電壓源加采樣電阻，你又加電阻，不相干的元件越多精度越差，沒做過精密基準的不要置喙。

別自以為是！恒流二極管的電壓承受能力只要滿足要求，電流恒定就可以在電流取樣電阻上獲得穩定電壓！難道有什么不對？別好像自己就是權威專家！這里只是討論！不要用這樣的口氣說話！

rundstedt 發表于 2025-11-27 09:37
電流源本質上是電壓源加采樣電阻，你又加電阻，不相干的元件越多精度越差，沒做過精密基準的不要置喙。

恒流二極管是電壓源加電阻？

     用LM317做二級穩壓不知能不能達到要求，關鍵是電路簡單。見下圖

老愚童63 發表于 2025-11-26 23:16
還有一個辦法就是找一個高穩定電流源配合精密電阻獲得100V基準電壓

電流源本質上是電壓源加采樣電阻，你又加電阻，不相干的元件越多精度越差，沒做過精密基準的不要置喙。

老愚童63 發表于 2025-11-26 18:31
可以考慮用LTC6091之類的高壓運放通過電阻分壓配合5V基準電壓源搭建的線性穩壓電路完成設計

好的，謝謝，我看一下。

wjfw 發表于 2025-11-26 09:30
電流不大的話可以用專用的三端穩壓可調

我在此之前看到了德州的tl783。

coody_sz 發表于 2025-11-26 11:04
高穩定要多穩定？要給出參數，否則太籠統，沒法回答。比如：輸入110~220V，線性穩壓輸出100V，最大電流0.1A ...

穩定小數點后3位就行，要穩壓電流很小。0.2就ok

rundstedt 發表于 2025-11-26 17:33
就是因為參數不一致所以結果更好，比如REF5025溫漂標稱8ppm，實際上兩個串聯一個溫漂+5ppm另一個-3ppm， ...

意思是一個班的學生，有些人成績不穩定，每次考試成績在30-80，有些人在70-85，所以全班人的成績就穩定了？

還有一個辦法就是找一個高穩定電流源配合精密電阻獲得100V基準電壓

可以考慮用LTC6091之類的高壓運放通過電阻分壓配合5V基準電壓源搭建的線性穩壓電路完成設計

練習兩坤半 發表于 2025-11-26 08:39
獻丑，獻丑。

原理圖貼出來，5025又不是穩壓管每個電流都一樣，上一級的工作電流1.2mA一定會疊加到下一級的輸出端，就像蓋樓一樣，最下面的輸出端（輸出能力+-10mA）一定會被壓垮。

zhuls 發表于 2025-11-26 16:23
“40個5025串聯”這個方案讓人驚嘆！
不太懂，個人觀點：
串聯的“40個5025”，每個參數要奇的一致，但這 ...

就是因為參數不一致所以結果更好，比如REF5025溫漂標稱8ppm，實際上兩個串聯一個溫漂+5ppm另一個-3ppm，結果就是+2ppm，理論上多個串聯穩定度一定會提高的。玩兒電壓基準的一般不太操心初始精度，有標準電壓表校準，溫漂可就不是校準能解決的問題。

“40個5025串聯”這個方案讓人驚嘆！
不太懂，個人觀點：
串聯的“40個5025”，每個參數要奇的一致，但這么多個難免出現大的誤差，
“射極跟隨穩壓電路”，同樣如上。
“跳的厲害”，很大原因就是累加誤差大了。
為什么不找個更穩妥的方案？比如取樣->對比->反饋->調整->輸出這樣的閉環結構？

高精度電壓基準, 穩定120V電源及與120V獨立的+/-15V(運放部分供電), 高精度運放, 高精度低溫漂電阻N個, 可以組成高穩定100V.

高穩定要多穩定？要給出參數，否則太籠統，沒法回答。比如：輸入110~220V，線性穩壓輸出100V，最大電流0.1A，紋波10mV，電壓精度0.1V。如果還能提供負載調整率、響應速率則更好，這些參數都會嚴重影響電路結構和成本。

電流不大的話可以用專用的三端穩壓可調

獻丑，獻丑。
