man1234567 發表于 2025-9-18 17:18
和控制繼電器差不多的樣子，三極管耐壓要夠，可控硅耐壓流都要夠。
PS：單片機焊歪了

三極管5V耐壓就夠了，看不懂就別說了。

man1234567 發表于 2025-9-18 17:18
和控制繼電器差不多的樣子，三極管耐壓要夠，可控硅耐壓流都要夠。
PS：單片機焊歪了

單片機已經拿下來了  示意放在那里而已

看起來是單片機鏈接的三極管的B

和控制繼電器差不多的樣子，三極管耐壓要夠，可控硅耐壓流都要夠。
PS：單片機焊歪了

rundstedt 發表于 2025-9-18 12:00
你看看你引用的8樓帖子圖中BT136datasheet IGT這個參數再來發言。

截圖里面能看到第四象限的觸發電流比較大
我只是曾經在10幾年前研究過所謂的3象限可控硅，只要觸發電流加大，用1，4象限一樣用的。
但是用2,3象限的確更可靠而且不需要那么大的觸發電流，這對于簡化觸發電路還是有益的。
當然為了能減小功耗，使用過零脈沖觸發，可以更省電，這在使用比如阻容降壓電路中更好用，能大大減小降壓電容的體積

jysrfeng 發表于 2025-9-17 20:35
學習到了  感謝各位大佬

是的  看上面手冊顯示4象限需要100ma 有的單片機直驅費勁，可能需要灌流。

xiaobendan001 發表于 2025-9-18 07:35
我覺得所謂3象限是唬人的，我買過幾個品牌型號，事實上第四象限都可以觸發，只是比其他三個象限需要更大 ...

你看看你引用的8樓帖子圖中BT136datasheet IGT這個參數再來發言。

jysrfeng 發表于 2025-9-17 20:35
學習到了  感謝各位大佬

我覺得所謂3象限是唬人的，我買過幾個品牌型號，事實上第四象限都可以觸發，只是比其他三個象限需要更大的電流。

學習到了  感謝各位大佬

使用光耦隔離驅動，這樣的電路分析也簡單，當然這種家電都是分分錢計較的，很難有優良設計

基極較小電流控制集電極

xiaobendan001 發表于 2025-9-17 07:45
三極管8050，NPN的，集電極接控制極，可控硅陰極（A1）應該接控制電源的+極，使用2,3象限觸發的吧。三極管 ...

是的廢了 單片機燒了。正負極短路，

感謝大佬回復，學習到了。

三極管8050，NPN的，集電極接控制極，可控硅陰極（A1）應該接控制電源的+極，使用2,3象限觸發的吧。三極管導通，可控硅導通。
對負極測量，三極管集電極接近0V，就是導通了，可控硅應該也是導通的。

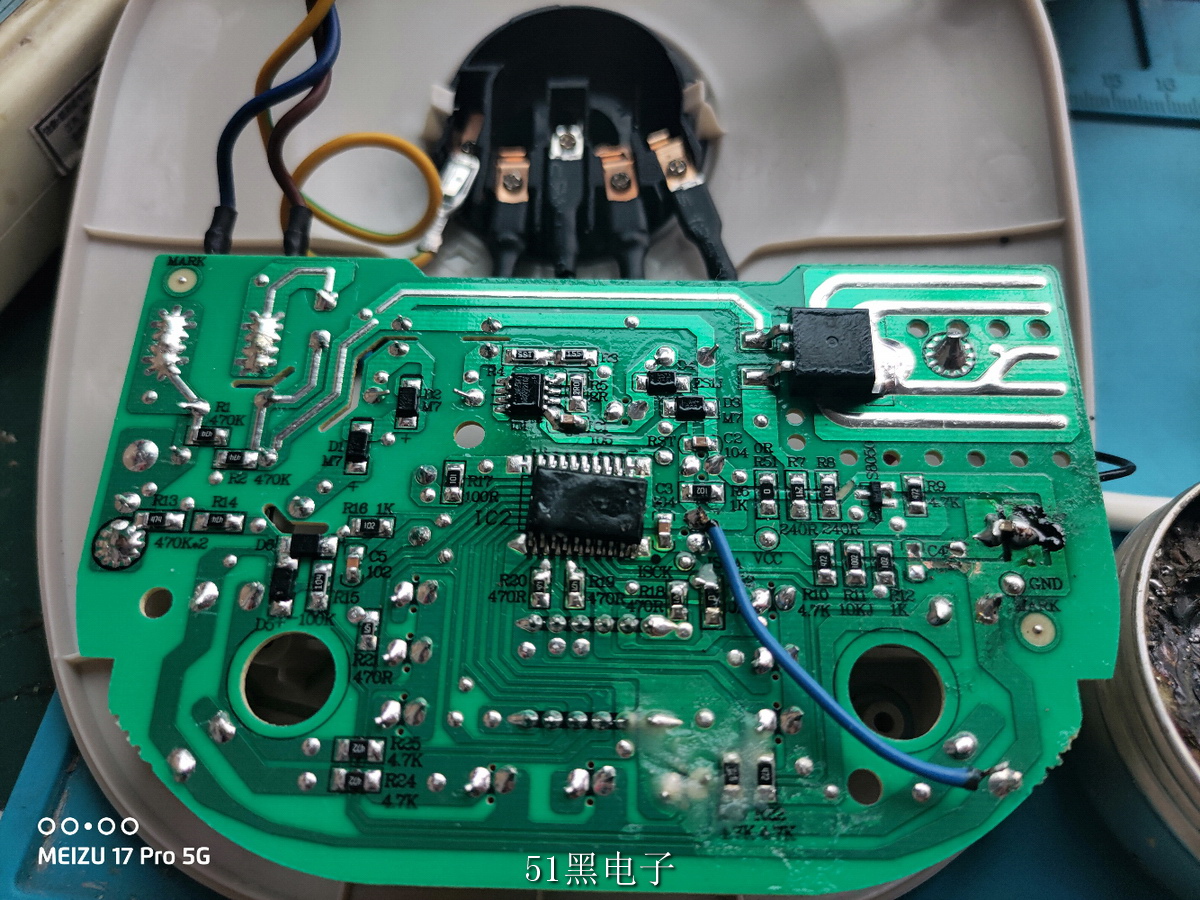

板子燒的挺嚴重，三極管左邊那里是不是少了一段線路。右下角方向也燒沒了一段
這樣情況大概率是廢了，某個寶上找找有類似的板子買個換掉吧。
